Вы когда -нибудь видели машины выше, чем человек, формирующий гигантские металлические детали? Это сила вертикального токарного станка.
Этот инструмент обрабатывает огромные тяжелые компоненты с удивительной точностью.
Это жизненно важно в таких отраслях, как аэрокосмическая, энергия и транспорт.
В этом посте вы узнаете, для чего используется вертикальный токарный станок, как это работает и почему это имеет значение в современном производстве.

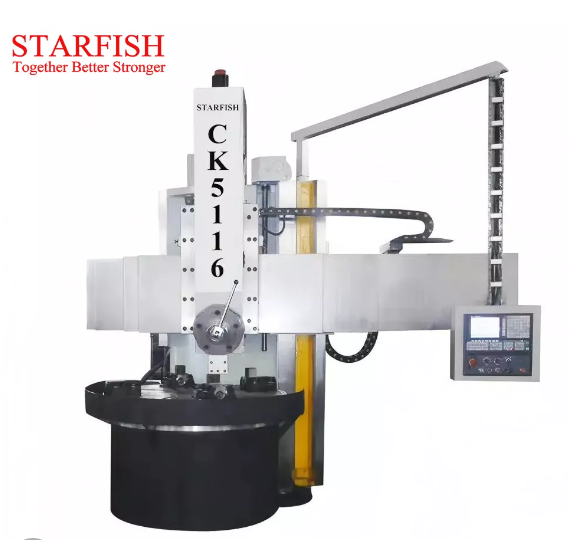

Вертикальный токарный станок , часто называемый вертикальным токарным токарным стаком или VTL, представляет собой машинный инструмент, предназначенный для обработки заготовки, которые слишком тяжелые или слишком широкие для стандартных горизонтальных токарных станков. Что отличает это? Часть сидит вертикально - наступает - на вращающемся столе. Это простое изменение преобразует, как машина обрабатывает вес, баланс и точность. Вместо того, чтобы зажимать массивную часть вбок, она использует гравитацию, чтобы сохранить вещи устойчивыми. Вот почему такие отрасли, как аэрокосмическая, железнодорожная и тяжелая техника, любят эту установку.
Идея не нова. Вертикальный токарный станок впервые появился в 19 -м веке, использованный в производстве железнодорожных и паровых двигателей. Изобретатели быстро увидели, как это облегчило нагрузку и обработку, когда детали стали слишком большими, чтобы лежать плоско. Со временем ручные модели уступили место, контролируемые ЧПУ версий, и теперь во многих вертикальных токарных станках используются усовершенствованные башни, многоосные элементы управления и гибридные функции, чтобы повернуться, мельница и даже размолоть в одной установке.
Вертикальная ориентация не только на сохранение пространства. Это помогает с точностью. Вес заготовки равномерно давит, уменьшая вибрацию во время резки. Кроме того, легче загрузить высокие или неловкие части сверху с краном. Это означает меньший риск, меньше времени простоя и более плавную производительность. Вертикальные токарные станки создаются для рабочих мест, где размер и стабильность имеют большее значение, чем скорость.
Чтобы понять, как работает вертикальный токарный станок, представьте большой металлический диск, лежащий на вращающемся столе. Это заготовка. Стол вращается, в то время как режущие инструменты перемещаются по ее поверхности, чтобы сформировать ее. Этот процесс называется вертикальным поворотом. Речь идет не только о вращающемся металле - каждый шаг контролируется. Машина ведет инструмент в материал, используя три основных движения: вращение (таблицы), подача (движение инструмента по всей детали) и проникновение (инструмент движется глубже на поверхность). Они работают вместе, чтобы вырезать, формировать или сгладить заготовку по мере необходимости.
Одним из больших преимуществ этой установки является гравитация. Поскольку часть лежит плоская, гравитация естественным образом удерживает ее на месте. Это добавляет стабильность во время резки. Это также означает, что необходимо меньше зажимов. Меньше проскальзывания, больше контроля. Операторам не нужно бороться с весом части - они могут использовать ее. Это особенно полезно при работе с тяжелыми компонентами, такими как турбинные кожухи, тренировочные колеса или фланцы давления.
Во время работы вертикальные токарные станки часто используют башню или систему для инструментов для переключения между режущими инструментами. Эти инструменты установлены на вертикальных слайдах, которые движутся вверх, вниз и в сторону. Некоторые машины даже позволяют создавать сложные многооретные движения. Это позволяет им делать больше, чем просто поворачивать - набрать, лицо, бурение и даже фрезерование, все могут происходить на одной машине. Это эффективная настройка, особенно для больших или странных деталей, которые жестко обрабатывают в других системах.
Самая большая разница между вертикальным и горизонтальным токарным станками лежит в макете. На вертикальном токарном токарне заготовка сидит на вращающемся столе. Инструменты движутся сверху. На горизонтальном токарном токарном стасе часть установлена вбок, вращаясь на горизонтальной оси. Это меняет то, как каждая машина обрабатывает вес, форму и доступ к инструментам.
Когда мы говорим о инструментах, вертикальные токарные станки часто используют головы башни, которые движутся вертикально и сбоку. Горизонтальные токарные станки обычно имеют инструменты, установленные на карете, которая скользит вдоль кровати. Поскольку вертикальная установка поддерживает заготовку из -под ними, она идеально подходит для очень больших или тяжелых частей. Гравитация выполняет часть работы, сохраняя деталь стабильной. Это сложнее управлять на горизонтальной машине, когда часть становится действительно большой или неловкой.
Если вы разрезаете что -то вроде концентратора ветряных турбин или корпуса рельсовой оси, вертикальный токарный станок выигрывает под контролем и простотой нагрузки. Но если вы поворачиваете длинные валы или меньшие точные детали, горизонтальные токарные станки имеют тенденцию быть быстрее и более гибкими.
| Особенность | вертикального токарного станка | горизонтального токала |
|---|---|---|
| Частичная ориентация | Вертикально (плоская на столе) | В сторону (между центрами) |
| Лучше всего для | Большие, тяжелые, круглые части | Длинные, тонкие, меньшие части |
| Гравитационная помощь | Да | Нет |
| Доступ к инструментам | Сверху | Из стороны |
| Время настройки | Часто дольше | Вообще быстрее |
| Космическая эффективность | Нуждается в вертикальном разрешении | Нуждается в длине пола |
Таким образом, если работа включает в себя негабаритные отливки или детали, которые трудно перевернуть в сторону, вертикальные токарные станки предлагают лучшую поддержку и большую стабильность резки. Горизонтальные токарные станки все еще доминируют, когда скорость и универсальность важнее всего.
Вертикальный токарный станок может выглядеть громоздким с первого взгляда, но каждая часть играет определенную роль. Давайте разберем ключевые компоненты, чтобы легче понять, как работает эта машина.
В центре машины находится вертикальная колонка. Он держит все в вертикальном положении и поддерживает крест -рельс. Этот поперечный рельс растягивается горизонтально и скользит вверх или вниз в зависимости от высоты заготовки. Это то, что дает машине гибкость для обработки частей разных размеров.
Тогда у нас есть рабочий стол, который также действует как вращающийся патрон. Это база, которая удерживает заготовку на месте во время обработки. Под ним шпиндель обеспечивает крутящий момент, который вращается по столу. Эти две части должны быть достаточно прочными, чтобы обрабатывать части весом несколько тонн, не теряя стабильности.
Над столом вы обычно найдете башню или систему инструмента. Эта часть несет режущие инструменты. Он перемещается из стороны в сторону или вверх и вниз, чтобы достичь разных секций детали. Некоторые турели содержат несколько инструментов одновременно, поэтому операторы могут переключаться между ними, не останавливая машину.
Машинная кровать образует фундамент. Он поддерживает колонну и помогает поглощать вибрацию во время резки. В стороне вы найдете панель управления - это то, где оператор вводит команды или загружает программы ЧПУ. Большинство вертикальных токарных станков также имеют чип -конвейер и систему охлаждающей жидкости. Конвейер убирает металлическую стружку. Охлаждающая жидкость помогает контролировать тепло и продлить срок службы инструмента.
Вертикальный токарный станок делает больше, чем просто спиновые части. Он может выполнять несколько процессов обработки, которые формируют, уточняют и завершают тяжелые или сложные компоненты. Эти машины создаются для обработки жестких заданий с точностью и повторяемостью.
Поворот - самая распространенная задача. Инструмент движется по поверхности, в то время как заготовка вращается на столе. Это разрезает внешнюю часть и подводит ее к желаемому диаметру. Лица похожа, но вместо того, чтобы работать на внешней поверхности, инструмент движется внутрь к центру. Он выравнивает лицо детали и улучшает его поверхностную отделку.
Следующее скучное и бурение идет дальше. Если часть нуждается в внутренней дыре, вертикальный токарный станок может использовать скучные инструменты для увеличения или истины существующих отверстий. Он также может использовать буровые биты для создания новых. Эти операции особенно полезны при изготовлении клапанов, турбинных узлов или больших фланцев, которые нуждаются в центральных отверстиях.
Канавка и резьба часто выполняются, когда требуются конкретные подгонки или крепежные элементы. Канавки нарезают каналы или углубления на поверхность, часто для сохранения колец или уплотнений. Резьба добавляет спиральные хребты, чтобы надежно вкрутить болты или крышки. Оба требуют точных путей инструмента, особенно на изогнутых или тяжелых частях.
Современные вертикальные токарные станки могут выйти за рамки базового поворота. Некоторые машины включают в себя дополнительные фрезерные головки, позволяющие им обрабатывать плоские квартиры или слоты прямо на той же настройке. Другие поддерживают шлифовальные насадки для сверхглазывания. Некоторые даже используют зондирующие системы для проверки размеров деталей в режиме реального времени без удаления произведения.
Вертикальные токарные станки бывают в нескольких разных типах, и каждый из них создан для конкретных задач. Структура, метод управления и функциональность могут варьироваться в зависимости от того, над какой частью вы работаете.
Во-первых, есть выбор между одноконкурентными и двойными VTL. Вертикальный токарный станок с одной колонкой более компактен. Обычно используется для более легкой обработки или небольших деталей. Модель с двойным столбцом предлагает большую стабильность. Он построен для тяжелых работ, особенно когда детали большие в диаметре и высоте. Второй столбец дает лучший баланс и поддержку, что помогает уменьшить вибрацию во время глубоких порезов.
Тогда есть разница между ручным и контролируемым ЧПУ вертикальными толкателями. Ручные модели проще, и оператор контролирует каждое движение напрямую. Они хороши для простых рабочих мест или мелких операций. Но большинство промышленных приложений теперь используют вертикальные токарные станки. Эти машины автоматизированы, быстрее и более точны. Вы можете загрузить программу, нажимать на начало и позволить системе обрабатывать комплексные сокращения или многоэтапные процессы.
Для большей гибкости производители часто обращаются в многоосные вертикальные центры поворота. Эти машины могут перемещать инструмент в нескольких направлениях одновременно. Это означает, что они могут разрезать углы, кривые или карманы, не требуя отмены детали. Это также экономит время. В некоторых случаях они объединяют несколько функций, таких как поворот, фрезерование и скучная в одной настройке.
Есть также гибридные или универсальные модели. Одним из примеров является вертикальный токарный станок. Это выглядит как обычный вертикальный токарный станок, но включает в себя шлифовальные головки для отделки поверхности. Другие машины могут включать автоматические смены инструментов, системы пикапа или даже роботизированные руки для обработки деталей.
Вертикальные токарные станки не ограничиваются одной работой или одной областью. Их способность обрабатывать массивные, круглые и тяжелые детали делает их основной машиной в нескольких отраслях. Давайте посмотрим на то, как разные сектора поставили их на работу.
В аэрокосмической промышленности каждая часть должна быть сильной и точной. Вертикальные токарные станки используются для машинных турбинных корпусов, кольца реактивных двигателей и структурных компонентов большого диаметра. Эти детали должны выдержать тепло и высокое давление. Вертикальная установка помогает достичь идеальной округлости и последовательной поверхности.
Автомобильные магазины используют вертикальные токарные станки для машинных тормозных дисков и барабанов, колесных ступиц и ободов. Поскольку эти детали являются круглыми и тяжелыми, вертикальная ориентация поддерживает быстрое производство и легкую нагрузку. VTL особенно полезны при работе над коммерческими компонентами транспортных средств или негабаритных сборок.
Эта отрасль имеет дело с давлением, коррозией и весом. Вертикальные токарные станки обрабатывают тела клапанов, фланцы и толстые трубные разъемы, которые нуждаются в надежных поверхностях герметизации. Многие из этих частей требуют глубоких отверстий, плотных нитей или широких грани - все задачи, которые вертикальные токарные станки могут выполнять в одной установке.
Выработка электроэнергии включает в себя гигантские роторы, валы и турбины. Будь то основание ветряной турбины или вал генератора, размер требует стабильности. Вертикальные токарные станки помогают сохранять эти негабаритные детали зажаты и сбалансированы. Некоторые машины даже сочетают в себе поворот и шлифование, чтобы удовлетворить жесткие допуски.
В железнодорожном и судостроении вес всегда является фактором. Вертикальные токарные станки используются для разрезания и рефинирования железнодорожных колес, стволов винта и корпусов ось. Эти детали слишком велики для горизонтальных установок. VTL предлагают лучший доступ сверху и предотвращают смещение во время обработки.
Для больших передач, корпусов и конструкционных оболочек вертикальные токарные станки обеспечивают как охват, так и контроль. Эти машины позволяют операторам работать с разных сторон без удаления детали. Это экономит время и помогает поддерживать точность размеров от начала до конца.
Когда вы работаете с большими, тяжелыми или круговыми частями, вертикальные токарные станки дают некоторые четкие преимущества, которые облегчают жизнь на цепь. Их дизайн не только для экономии пространства - это меняет то, как обрабатываются детали, как движутся инструменты и сколько времени занимает каждая работа.
Одним из основных преимуществ является стабильность. Поскольку заготовка сидит на вращающемся столе, его вес помогает удерживать ее на месте. Гравитация становится вашим другом. Там меньше необходимости в сложных зажимах, и вы получаете меньше вибраций во время резки. Это означает более чистые поверхности и более последовательные допуски, даже на массивных частях.
Загрузка и разгрузка также упрощены. Вместо того, чтобы поднять тяжелую часть в боковой патрон, вы можете опустить ее прямо на стол. Краны или подъемники могут легко позиционировать его сверху. Это сокращает время обработки и делает весь процесс настройки более безопасным и быстрее.
Точность - еще одна большая победа. Вертикальная планировка сохраняет часть центрированной и поддерживаемой. Пути инструментов остаются последовательными, что улучшает округлость и отделку поверхности. Некоторые машины даже сочетают в себе поворот с фрезерованием или шлифованием, что позволяет завершить сложные формы или функции с высокой точностью в одном пробеге.
Для производственных работ вертикальные токарные станки экономят как время, так и стоимость. Меньше настройки, более быстрые изменения части и интегрированная обработка уменьшают время простоя. Это особенно важно при работе над высокоценными компонентами, такими как турбинные кольца или промышленные корпусы, где эффективность действительно имеет значение.
Многие отрасли используют вертикальные токарные станки, чтобы консолидировать процессы - борьбу, обращенные, резьбы и даже исследование - все на той же машине. Вот что делает их таким сильным выбором, когда точность и производительность должны идти рука об руку.
Несмотря на то, что вертикальные токарные станки являются мощными машинами, они не идеально подходят для каждой работы. Как и любой инструмент, они поставляются с компромиссами, особенно когда вы имеете дело с ограниченными бюджетами или пространственными ограничениями в магазине.
Во -первых, стоимость. Вертикальный токарный станок не дешевый. Цена покупки может быть высокой, особенно для моделей с управлением ЧПУ или двухколонами, созданными для обработки огромных деталей. Это делает их большими инвестициями по сравнению со стандартными горизонтальными токарными станками. И как только она будет установлена, машина занимает вертикальное зазор и пространство пола, что может быть проблемой в небольших объектах.
Они также потребляют много энергии. Эти машины построены, чтобы повернуть тяжелые заготовки с использованием больших двигателей, поэтому спрос на мощность является значительным. Добавьте автоматические смены инструментов, чип-конвейеры и системы охлаждающей жидкости с высокой пропускной способностью, а эксплуатационные расходы начнут со временем.
Квалифицированный труд - еще одна проблема. Запуск вертикального токарного станка, особенно один с многоосными элементами управления,-требует опытных программистов и операторов. Речь идет не только о загрузке детали и нажатии. Вам нужен кто -то, кто понимает пути инструментов, силы резки и процедуры безопасности. Обучение может занять время, и ошибки могут быть дорогостоящими, когда вы работаете над массовыми частями.
Наконец, вертикальные токарные станки не идеальны для всего. Если вы обрабатываете длинные, узкие валы или стержни, горизонтальный токарный станок обычно работает лучше. Вертикальная планировка затрудняет поддержку тонких деталей, которые должны вращаться сквозными. Поэтому, пока они сияют на больших, круглых частях, они теряют эффективность, когда работы не соответствуют этому профилю.
Выбор между вертикальным и горизонтальным токарным станкам не всегда просто. Это зависит от той части, которую вы делаете, от того, как ее нужно обрабатывать, и с каким магазином вы работаете. Каждая настройка имеет сильные стороны, поэтому подход к машине с заданием является ключом.
Начните с самой части. Если заготовка высокая, широкая или просто тяжелая, вертикальный токарный станок обычно имеет больше смысла. Он удерживает часть плоской, используя гравитацию, чтобы сохранить ее стабильную. Это особенно полезно при работе с такими компонентами, как кольца, диски, корпусы или большие фланцы. Для более легких или более длинных деталей, таких как валы или стержни, горизонтальный токарный станок предлагает лучшую досягаемость и баланс.
Форма также имеет значение. Круглые или симметричные детали, которые могут лежать плоские, идеально подходят для вертикальных машин. Но если ваш компонент нуждается в поддержке по всей своей длине, например, пучка или трубка, горизонтальная установка будет легче управлять.
Зажим с помощью гравитации является огромным плюсом для вертикальных токарных станков. Вам не нужно столько матчей, чтобы удержать часть. Это экономит время настройки и помогает предотвратить движение во время тяжелых порезов. Машина использует собственный вес детали, чтобы сохранить ее на месте, что может привести к лучшей отделке и более плотных допуске.
Не забывайте о своем рабочем пространстве. Вертикальные токарные станки занимают меньше пространства пола, но нуждаются в вертикальном зазоре. Если ваша фабрика жестко в квадратных метрах, но имеет высокие потолки, вертикальная машина может подойдет лучше. Просто убедитесь, что у вас достаточно места для хрупков для кранов или подъемников, если вы загружаете большие детали.
Вертикальный токарный станок предназначен для легкого обращения с большими, круглыми и тяжелыми деталями. Используя гравитацию для стабилизации заготовки, она повышает точность резки и упрощает процесс настройки. Промышленность, начиная от аэрокосмической до железной дороги, полагаются на эту машину для точной и эффективной формирования сложных компонентов. Понимание того, когда и зачем выбрать вертикальный токарный станок, может привести к более разумным решениям в обработке и лучших приводит к производству крупных частей.
A: Он удерживает часть плоской, используя гравитацию для лучшей поддержки во время резки, особенно для больших или тяжелых компонентов.
A: Аэрокосмическая, автомобильная, энергетическая, нефть и газ, морские, железнодорожные и тяжелые машины.
A: Да, многие включают скучное, бурение, резьбу, фрезерование, шлифование и даже в процессе исследования.
A: Нет, горизонтальные токарные станки справляются с длинными, тонкими деталями лучше, потому что они предлагают сквозную поддержку.
A: Да, большинство требуют обученных программистов с ЧПУ и опытными операторами из -за их размера и сложности.
