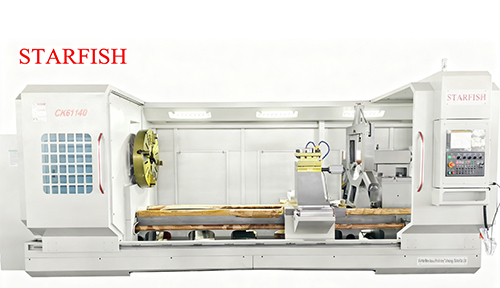

ВВЕДЕНИЕ CK61125, CK61140, CK61160 CNC Горизонтальная плоская точка зрения
Горизонтальные токарные станки с ЧПУ могут реализовать различные операции обработки, такие как поворот, внутри автомобиля, за пределами автомобиля, бурение, постукивание и т. Д., И широко используются при обработке заготовки, особенно для обработки заготовки длинного и большого диаметра. Горизонтальный токарный станок с ЧПУ обладает преимуществами высокой точности обработки, высокой эффективности производства и хорошей стабильности и подходит для массового производства и персонализированных индивидуальных потребностей в обработке.
Параметр (также может быть поставлен обычный токарный станок) может быть предоставлен)
Спецификации | Единицы | CK61125 | CK61140 | CK61160 |
Качаться по кровати | мм | 1250 | 1400 | 1600 |
Повернуть по перекрестному слайду | мм | 850 | 1000 | 1200 |
Расстояние между центрами | мм | 1500-10000 | 1500-10000 | 1500-10000 |
Ширина направляющих | мм | 755 | 755 | 755 |
Максимум грузоподъемность | T | 6 | 6 | 6 |
Шпиндель | мм | 130 | 130 | 130 |
Веретеное конус | - | Метрика φ140/MT6 | Метрика φ140/MT6 | Метрика φ140/MT6 |
Шпинделя носа | - | A2-15 | A2-15 | A2-15 |
Шаги скорости веретена | - | 4 шага | 4 шага | 4 шага |
Диапазон скорости веретена | rpm | 4-300 | 4-300 | 4-300 |
Патрон | мм | Φ1000 4-й челюстная рука | Φ1250 4-й челюстная рука | Φ1250 4-й челюстная рука |
Башня/инструмент | - | Электрическая 4 позиция | Электрическая 4 позиция | Электрическая 4 позиция |
Размер инструмента | мм | 40x40 | 40x40 | 40x40 |
X Ось путешествие | мм | 620 | 720 | 720 |
Z ось путешествия | мм | 1500-10000 | 1500-10000 | 1500-10000 |
X Ось | мм/мин | 4000 | 4000 | 4000 |
Z Ось | мм/мин | 6000 | 6000 | 6000 |
Диаметр перо хвостовой стук | мм | Φ160 | Φ160 | Φ160 |
Хвостовая пейзажа конус | - | MT6 | MT6 | MT6 |
Хвостовая Quill Travel | мм | 300 | 300 | 300 |
Основной шпиндельный двигатель | кВт | 22 | 22 | 22 |
Мотор насоса охлаждающей жидкости | кВт | 0.25 | 0.25 | 0.25 |
Ширина x высота | мм | 2250x2300 | 2350x2450 | 2350x2600 |
Длина | мм | 5000-14000 | 5000-14000 | 5000-14000 |
Вес нетто | T | 11-20 | 12-21 | 14-22 |
Характеристики производительности:
◎ Вся кровать отбрасывается от процесса песка смолы, который обрабатывается старением, с прекрасным внешним видом, хорошей жесткостью и высокой точностью
◎ Поверхность направляющей рельсы гасит Ultra-Audio, который имеет чрезвычайно высокую точность, высокую твердость и долгую жизнь
◎ Высококачественная скрещенная пластина используется для предотвращения царапин направляющей рельса, а поверхность направляющей рельса изготовлена из пластика, которая обладает хорошей износостойкой и высокой точностью
Стандартная конфигурация
Электрическая башня с четырьмя станциями, патрон с четырьмя челюстями, ручная хвостовая стук, автоматическая централизованная смазка, система охлаждения, полузакрытая защитная крышка
Дополнительная конфигурация
Системы с ЧПУ, такие как Siemens, Fanuc, Гуаншу и Канде, горизонтальные или управляемые башенки, гидравлические хвосты, полностью закрытые защитные покрытия
