Заказчик: СИМЕНС, ИТТ Диаметр обработки: 1250-3150 мм Высота обработки: 1000-1400 мм. Параметр может быть настроен
| Количество: | |
|---|---|

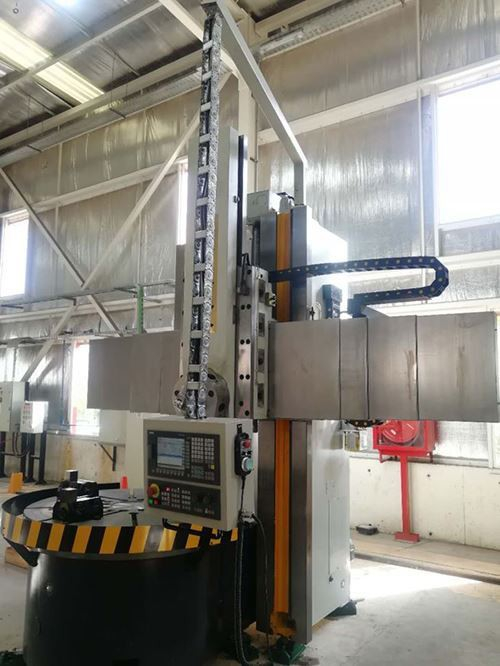

Введение
Основные части вертикально-револьверного токарного станка с ЧПУ: колонны, балка, рабочий стол, основание рабочего стола и т. д.) изготовлены из высокопрочного чугуна, обработаны смоляным песком, паяны после литья и подвергнуты старению (искусственному старению или вибрационному старению) после черновой обработки. механическая обработка для обеспечения точности станка.Качество литья надежное, без трещин, пор, усадочных отверстий и белой структуры рта.Отливка имеет стабильную структуру после кипячения и старения, что гарантирует сохранение неизменного размера во время использования.
Он подходит для столовых приборов из быстрорежущей стали, твердых сплавов и керамических столовых приборов, которые могут выполнять грубую и точную токарную обработку внешней цилиндрической поверхности, внутренней и внешней конической поверхности, винтовой резьбы, поверхности круглой дуги и сложной изогнутой поверхности для черного металла, цветного металла. и некоторая неметаллическая часть.
Износостойкая мягкая полоса направляющей из ПТФЭ с небольшим коэффициентом трения была наклеена на контактную поверхность балки и колонны, что значительно продлило срок службы машины.Поперечина может перемещаться вдоль оси Z по направляющей колонны.Для перемещения вверх и вниз через ведущий винт с плавной передачей, малым трением, низким уровнем шума и высокой надежностью.Телескопический щит из нержавеющей стали был закреплен на горизонтальной направляющей балки (ось X).Захват балки использует механизм зажима ведущего винта, безопасно и надежно.
Спецификация продукции
Параметр может быть настроен
Вертикальный токарный станок может быть оснащен осью C для функции фрезерного растачивания.
| Имя | Единица | СК5112 | СК5116 | СК5123 | СК5125 | СК5131 |
| Макс.диаметр поворота вертикальной стойки инструмента | мм | 1250 | 1600 | 2300 | 2500 | 3150 |
| Диаметр рабочего стола | мм | 1000 | 1400 | 2000 | 2200 | 2500 |
| Макс.высота заготовки | мм | 1000 | 1000 | 1250 | 1300 | 1400 |
| Макс.вес заготовки | t | 3 | 5 | 8 | 10 | 10 |
| Диапазон скорости вращения рабочего стола | об/мин | 6,3～200 | 5～160 | 3,2～100 | 2～62 | 2～62 |
| Шаг скорости вращения рабочего стола | шаг | бесступенчатый | бесступенчатый | бесступенчатый | бесступенчатый | 16 |
| Макс.сила резания вертикальной стойки инструмента | КН | 20 | 25 | 25 | 25 | 34 |
| Горизонтальное перемещение вертикальной стойки инструмента | мм | 700 | 915 | 1210 | 1310 | 1610 |
| Вертикальное перемещение вертикальной стойки инструмента | мм | 650 | 800/1000 | 800/1000 | 800/1000 | 800/1000 |
| Размер секции панели инструментов | мм | 30×40 | 30×40 | 30×40 | 30×40 | 40×50 |
| Мощность главного двигателя | КВт | 22 | 30 | 30 | 37 | 45 |
| Вес машины (прибл.) | t | 9 | 12.1 | 19.8 | 21.8 | 30 |
| Габариты машины (ДхШхВ) | мм | 2280×2550×3400 | 2662×2800×3550 | 3235×3240×3910 | 3380×3360×4000 | 3450×3940×4200 |
Детали производства вертикально-револьверного токарного станка с ЧПУ
Заготовка
Заказчики: ITT, SIEMENS.
Серьезное и профессиональное тестирование
Упаковка и доставка
Стоимость компании
Честность: она исходит из чувства чести и основана на уважении к себе и другим.Заставляйте людей действовать честно.
Единство: Это одна из выдающихся человеческих ценностей, ориентированная на взаимное сотрудничество между людьми, особенно при столкновении с трудностями.
Ответственность: Помните, что то, что мы делаем или прекращаем делать, может иметь некоторые последствия для других или для нас самих.
Пунктуальность: придать нашей личности характер, порядок и эффективность, помочь нам лучше выполнять нашу работу и заслуживать доверия.
Общение: помогает нам эффективно обмениваться мыслями, мыслями и чувствами с окружающими нас людьми в сердечной атмосфере.
Работа в команде: Мы складываемся, мы все нужны друг другу, мы главные герои одного проекта и одной истории, преследуем общую цель.
Честность: независимо от того, относитесь ли вы к другим или к себе, всегда действуйте в соответствии с ценностями справедливости, честности, правды и справедливости.
Все, что мы делаем, следует моральным нормам добра, ответственности и счастья.Мораль, это наше знамя.Отношения с клиентами основаны на взаимном уважении и признании их ценностей и прав.Приверженность решению наших задач является гарантией всеобщего блага.Мы верим, что справедливость и толерантность могут способствовать развитию всей организации, полностью раскрыть потенциал каждого человека и обеспечить счастливую жизнь, которой мы гордимся.
