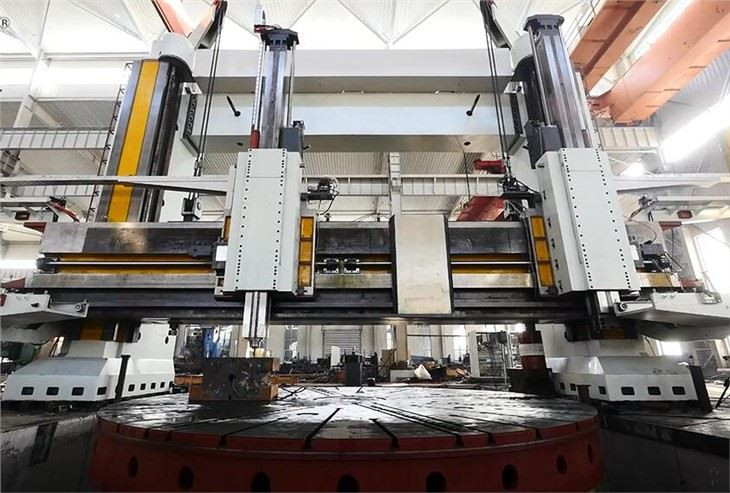

Токарный станок ВТЛ

Производитель профессиональных токарных станков VTL

Количество:




Запрос цены Добавить в корзину

Описание продукта

Введение токарного станка VTL

Токарный станок VTL - это высокотехнологичная механическая продукция с высокой динамической и статической жесткостью, безопасным и надежным движением, длительным сроком службы и высокой эффективностью обработки, в которой используются передовые технологии проектирования и производства как внутри страны, так и за рубежом, реализуются новейшие национальные стандарты точности. , оснащенные расширенными функциональными блоками.Достигнуто сильное снижение производительности конструкции.

Основные части этого станка (левая и правая колонны, балки, рабочий стол и основание рабочего стола и т. д.) изготовлены из высокопрочного чугуна, с использованием смоляно-песчаной технологии, паяны после литья и подвергнуты вторичной обработке старением (искусственное вторичное старение или вибрация). вторичное старение) после черновой обработки, чтобы обеспечить точность станка.Качество литья надежное, без трещин, пор, усадочных отверстий и белой структуры рта.Отливка имеет стабильную структуру после кипячения и вторичного старения, что гарантирует сохранение неизменного размера во время использования.

Параметр токарного станка VTL

Элемент	Единица	СК5225	СК5235	СК5240	СК5250	СК5263	СК5280	СК52100	СК52125
Макс.Диаметр поворота	мм	2500	3500	4000	5000	6300	8000	10000	12500
Макс.Высота заготовки	мм	1600/2000 /2200	1600/2000/ 2200	1600/2000/ 2200	4000	4000	4000	4000	5500
Диаметр рабочего стола	мм	2250	2850	3150	4500	5700	7100	7500	7500
Макс.Вес рабочего стола	t	16.10.	16.10.20.32	16.10.32 /40/50/63	32/40/50 /63150	63/80 /100/150	100/125/150	150/250	250
Шаг вращения рабочего стола		бесступенчатый	бесступенчатый	бесступенчатый	бесступенчатый	бесступенчатый	бесступенчатый	бесступенчатый	бесступенчатый
Скорость вращения рабочего стола	об/мин	2~63	2~63	2~63	0,32~32	0,32~32	0,32~32	0,2~20	0,16～16
Макс.Крутящий момент рабочего стола	КН·м	63	63	63	150	150	150	640	640
Макс.Крутящий момент стойки инструмента	КН	53	53	53	63	63	63	125
Правый диапазон подачи инструмента	мм/мин	0,25~90	0,25~90	0,25~90	0,10~500	0,10~500	0,10~500	-	0,10~500
Правый инструментальный пост, быстрое движение	мм/мин	1550	1550	1550	4000	4000	4000	4000	4000
Левый инструментальный пост, быстрое движение	мм/мин	5000	5000	5000	4000	4000	4000	4000	4000
Диапазон подачи левой инструментальной стойки	мм/мин	1-2000	1-2000	1-2000	0,10~500	0,10~500	0,10~500	-	0,10~1000
Угол поворота стойки инструмента		±30°	±30°	±30°	-	-	-	-	-
Раздел инструментов	мм	40×50	40×50	40×50	280x280	280x280	280x280	80x80	100x100 (Макс)
Секция оперативной памяти	мм	-	-	-	-	-	-	320x320	400x400
Путешествие луча	мм	1250/1650/ 1850	1250/1650/1850/2150/2800	1250/1650/1850/2150/2800/3500	2150/2800/3000/4500	3000/3500/4500	3000/3500/4500/5000	3250/3750/4500/5000	4000/4500/ 5000
Скорость подъема балки	мм/мин	350	350	350	410	410	410	300	300
Мощность главного двигателя	кВт	55	55	55	75/90	90	90/132	132	132
Масса	t	41	45	47	200	215	-	-	465
