Максимальный диаметр поворота: 2500-16000 мм
| Количество: | |
|---|---|
Введение
1. Вертикальный токарный станок по металлу представляет собой высокотехнологичную мехатронную продукцию с высокой динамической и статической жесткостью, безопасным и надежным движением, длительным сроком службы и высокой эффективностью обработки, в которой используются передовые технологии проектирования и производства как внутри страны, так и за рубежом, реализующие новейшие национальные стандарты точности, оснащенные передовыми функциональными блоками.Достигнуто сильное снижение производительности конструкции.
2. Стойка инструмента вертикального токарно-карусельного станка состоит из левого и правого держателей инструмента, которые соответственно состоят из скользящего седла балки, плунжера, редуктора и узла уравновешивающего цилиндра.Позвольте левому тарану двигаться в диапазоне от -15 до +30.Подъемник держателя инструмента оснащен гидравлическим балансировочным устройством, которое уравновешивает вес подъемника и обеспечивает плавное его движение.
3. Рабочий стол и основание рабочего стола изготовлены из высокопрочного чугуна, а зубчатое кольцо изготовлено из литой стали, закалено и отпущено.Конструкция оптимизирована с помощью компьютера и использует термически симметричную радиальную ребристую структуру, гарантирующую, что крупные части основной части трансмиссии, такие как рабочий стол и основание рабочего стола, могут поддерживать долгосрочную стабильную работу.
4. Гидравлическая станция вертикального токарно-карусельного станка включает в себя систему статического давления рабочего стола, систему изменения скорости главного привода, систему зажима балки, систему гидравлической балансировки вертикального держателя инструмента и систему охлаждения масла.Масло в систему статического давления рабочего стола подается регулируемым насосом.Масло под статическим давлением распределяется по каждому масляному резервуару с помощью многоголовочного насоса.
Спецификация продукции
Вертикальный токарный станок может быть оснащен осью C.
Элемент | Единица | СК5225 | СК5235 | СК5240 | СК5250 | СК5263 | СК5280 | СК52100 | СК52125 |
Макс.диаметр поворота | мм | 2500 | 3500 | 4000 | 5000 | 6300 | 8000 | 10000 | 12500 |
Макс.Высота заготовки | мм | 1600/2000 /2200 | 1600/2000/ 2200 | 1600/2000/ 2200 | 4000 | 4000 | 4000 | 4000 | 5500 |
Диаметр рабочего стола | мм | 2250 | 2850 | 3150 | 4500 | 5700 | 7100 | 7500 | 7500 |
Макс.Вес рабочего стола | t | 16.10. | 16.10.20.32 | 16.10.32 /40/50/63 | 32/40/50 /63150 | 63/80 /100/150 | 100/125/150 | 150/250 | 250 |
Шаг вращения рабочего стола | бесступенчатый | бесступенчатый | бесступенчатый | бесступенчатый | бесступенчатый | бесступенчатый | бесступенчатый | бесступенчатый | |
Скорость вращения рабочего стола | об/мин | 2~63 | 2~63 | 2~63 | 0,32~32 | 0,32~32 | 0,32~32 | 0,2~20 | 0,16～16 |
Макс.Крутящий момент рабочего стола | КН·м | 63 | 63 | 63 | 150 | 150 | 150 | 640 | 640 |
Макс.Крутящий момент стойки инструмента | КН | 53 | 53 | 53 | 63 | 63 | 63 | 125 | |
Правый диапазон подачи инструмента | мм/мин | 0,25~90 | 0,25~90 | 0,25~90 | 0,10~500 | 0,10~500 | 0,10~500 | - | 0,10~500 |
Правый инструментальный пост, быстрое движение | мм/мин | 1550 | 1550 | 1550 | 4000 | 4000 | 4000 | 4000 | 4000 |
Левый инструментальный пост, быстрое движение | мм/мин | 5000 | 5000 | 5000 | 4000 | 4000 | 4000 | 4000 | 4000 |
Диапазон подачи левой инструментальной стойки | мм/мин | 1-2000 | 1-2000 | 1-2000 | 0,10~500 | 0,10~500 | 0,10~500 | - | 0,10~1000 |
Угол поворота стойки инструмента | ±30° | ±30° | ±30° | - | - | - | - | - | |
Раздел инструментов | мм | 40×50 | 40×50 | 40×50 | 280x280 | 280x280 | 280x280 | 80x80 | 100x100 (Макс) |
Секция оперативной памяти | мм | - | - | - | - | - | - | 320x320 | 400x400 |
Путешествие луча | мм | 1250/1650/1850 | 1250/1650/1850/2150/2800 | 1250/1650/1850/2150/2800/3500 | 2150/2800/3000/4500 | 3000/3500/4500 | 3000/3500/4500/5000 | 3250/3750/4500/5000 | 4000/4500/5000 |
Скорость подъема балки | мм/мин | 350 | 350 | 350 | 410 | 410 | 410 | 300 | 300 |
Мощность главного двигателя | кВт | 55 | 55 | 55 | 75/90 | 90 | 90/132 | 132 | 132 |
Масса | t | 41 | 45 | 47 | 200 | 215 | - | - | 465 |
Подробности о продуктах
Ключевые детали, используемые уже 20 лет, очень хорошо сочетаются друг с другом.
Ключевые части: система Siemens/FANUC, серводвигатель Siemens FANUC......
Рабочий процесс

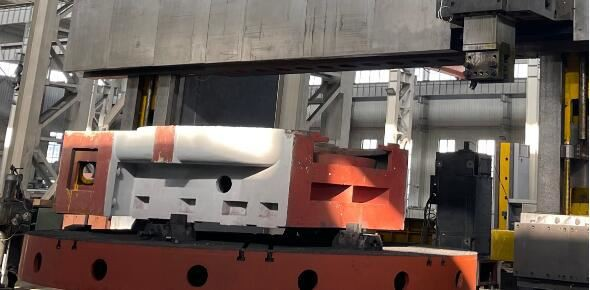

Заготовка

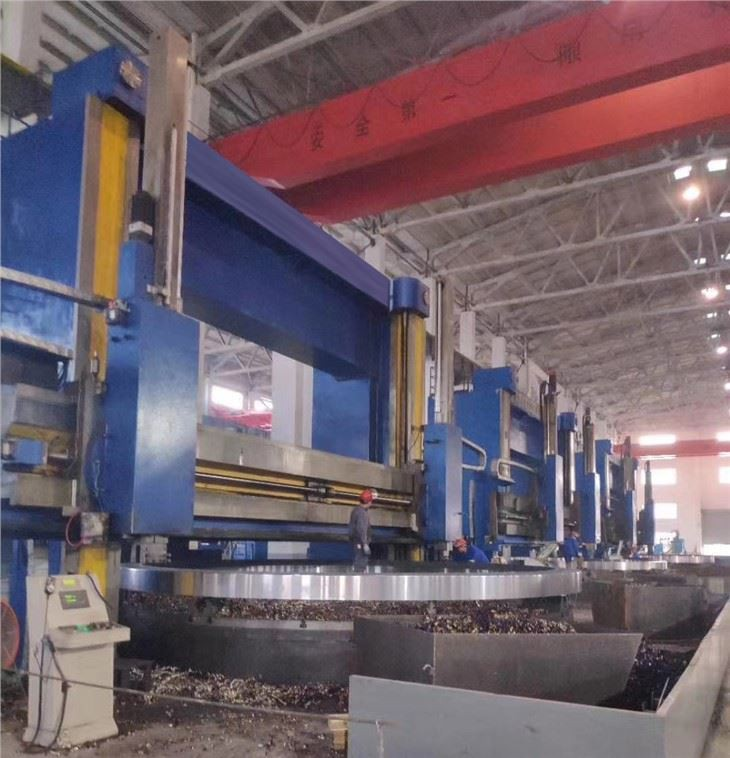

CNC VTL хорошо справляется с более сложной и качественной обработкой.
Машины уже много лет работают на ветроэнергетических установках.
Больше крупных деталей, более стабильная обработка, клиенты вертикального токарного станка с двойной револьверной головкой
Клиенты
Различные размеры могут быть предоставлены для удовлетворения различных размеров заготовки.
