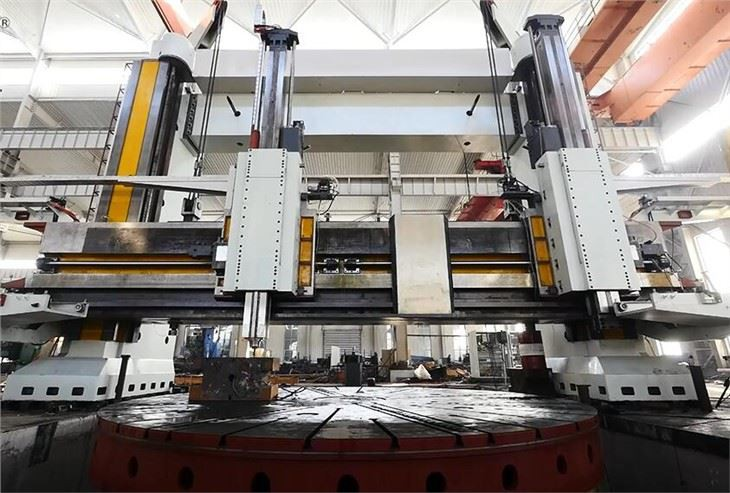

Тяжелый вертикальный токарный станок с ЧПУ

Введение сверхмощного вертикального токарного станка с ЧПУ

1. В основном он состоит из портала, коробки передач, коробки передач оси C, рабочего стола, поперечины, левой и правой вертикальной стойки инструмента и т. д. Двухосевая обработка контура осуществляется системой ЧПУ Siemens 828D.

2. Главный привод станка приводится в движение двигателем постоянного тока мощностью 132 кВт, тиристорное бесступенчатое регулирование скорости, магнетизм 1:4, регулирование напряжения 1:6,25, коэффициент механического регулирования скорости 1:4, общий коэффициент регулирования скорости 1:100.

3. Для передачи оси C рабочего стола используется отдельная коробка передач, приводимая в движение серводвигателем переменного тока Siemens 1FT6.

4. Горизонтальное и вертикальное направления механизма подачи приводятся в движение серводвигателями переменного тока Siemens IFT6.Скорость снижается с помощью зубчатой ​​передачи, а ESC и переключатель блокировки используются для бесступенчатого регулирования скорости стойки инструмента в горизонтальном и вертикальном направлениях и соответствующего изменения скорости.Дальность и быстрое движение.

5. Левая и правая вертикальные колонны и основание рабочего стола имеют отдельную конструкцию.Портал состоит из левой и правой вертикальных колонн, соединенных соединительными балками;нижняя часть левой и правой вертикальных колонн соединена с фундаментом, образуя замкнутую рамную конструкцию повышенной жесткости.

6. Рабочий стол состоит из рабочего стола, основания рабочего стола, части главного вала и механизма передачи.Часть рабочего стола имеет отдельную конструкцию, то есть левая и правая колонны отделены от основания рабочего стола, а часть направляющей основания рабочего стола отделена от главного вала.

7. Балка перемещается вертикально по направляющей колонны.Балка представляет собой сварную симметричную конструкцию с двойными стенками.

8. Балка изготовлена ​​из высокопрочных и малонапряженных отливок HT300, остальные - из отливок HT250, а плунжер - из отливок стали 45;

Параметр тяжелого вертикального токарного станка с ЧПУ
