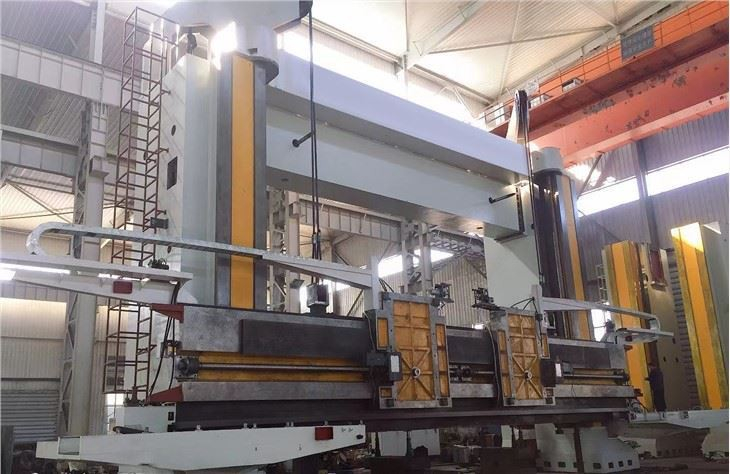

Двухколонный токарный станок VTL

Максимальный диаметр поворота: 2500-16000 мм

Количество:
штат:





Запрос цены Добавить в корзину

Описание продукта

Особенность двухколонного токарного станка VTL серии CK

1. Этот двухстоечный токарный станок VTL подходит для внутренней и внешней токарной обработки, внутренней и внешней конусности, торцовки, долбежки, резьбы, обработки поверхности (привод шпинделя с ЧПУ использует серводвигатели, через 2 шага).

2. Блок изменения скорости шпинделя, обеспечивающий бесступенчатое регулирование скорости рабочего стола.

3, шпиндель рабочего стола имеет короткий шпиндель и гидростатическую направляющую с постоянным потоком, обеспечивает высокую точность центрирования, высокую скорость вращения.

точность, большая грузоподъемность и малая деформация.

4. Система подачи использует серводвигатель переменного тока, через коробку передач с регулируемой скоростью назад, соединена с ходовым винтом,

5. По двум осям используется шариковый винт, фиксированная установка на обоих концах, взаимное предварительное натяжение винта повышает жесткость винта.

6. Токарный станок VTL с двойной колонной оснащен кнопочной станцией, системой подачи, настройкой портативного устройства, простотой в эксплуатации.

7. Конфигурация основного движения и подачи, с обычным типом и двухстоечным токарным станком VTL.

8. Система ЧПУ и серводвигатель подачи включают в себя SIEMENS, FANUC.

Спецификация продукции

Вертикальный токарный станок может быть оснащен осью C.

Элемент	Единица	СК5235	СК5240	СК5250	СК5263	СК5280	СК52100	СК52125	CA52160
Макс.диаметр поворота	мм	3500	4000	5000	6300	8000	10000	12500	16000
Макс.Высота заготовки	мм	1600/2000/ 2200	1600/2000/ 2200	4000	4000	4000	4000	5500	10000
Диаметр рабочего стола	мм	2850	3150	4500	5700	7100	7500	7500	5500 /6000/7000
Макс.Вес рабочего стола	t	16.10.20.32	16.10.32 /40/50/63	32/40/50 /63150	63/80 /100/150	100/125/150	150/250	250	400
Шаг вращения рабочего стола		бесступенчатый	бесступенчатый	бесступенчатый	бесступенчатый	бесступенчатый	бесступенчатый	бесступенчатый	бесступенчатый
Скорость вращения рабочего стола	об/мин	2~63	2~63	0,32~32	0,32~32	0,32~32	0,2~20	0,16～16	0,1-10
Макс.Крутящий момент рабочего стола	КН·м	63	63	150	150	150	640	640	1000
Макс.Крутящий момент стойки инструмента	КН	53	53	63	63	63	125		-
Правый диапазон подачи инструмента	мм/мин	0,25~90	0,25~90	0,10~500	0,10~500	0,10~500	-	0,10~500	-
Правый инструментальный пост, быстрое движение	мм/мин	1550	1550	4000	4000	4000	4000	4000	-
Левый инструментальный пост, быстрое движение	мм/мин	5000	5000	4000	4000	4000	4000	4000	-
Диапазон подачи левой инструментальной стойки	мм/мин	1-2000	1-2000	0,10~500	0,10~500	0,10~500	-	0,10~1000	-
Угол поворота стойки инструмента		±30°	±30°	-	-	-	-	-	-
Раздел инструментов	мм	40×50	40×50	280x280	280x280	280x280	80х80	100x100 (Макс)	-
Секция оперативной памяти	мм	-	-	-	-	-	320x320	400x400	400/500
Путешествие луча	мм	1250/1650/1850/2150/2800	1250/1650/1850/2150/2800/3500	2150/2800/3000/4500	3000/3500/4500	3000/3500/4500/5000	3250/3750/4500/5000	4000/4500/5000	4000/5000/5500
Скорость подъема балки	мм/мин	350	350	410	410	410	300	300
Мощность главного двигателя	кВт	55	55	75/90	90	90/132	132	132	160
Масса	t	45	47	200	215	-	-	465
