Максимальный диаметр поворота: 2500-16000 мм
| Количество: | |
|---|---|
Особенность

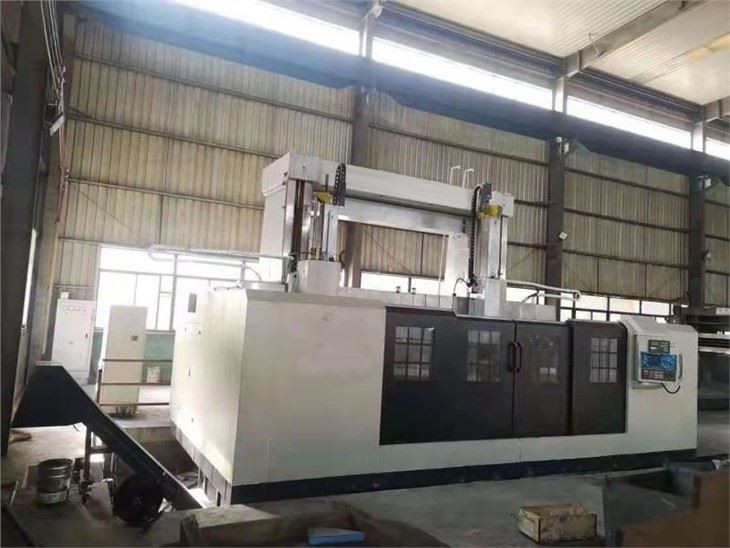

1. Двухстоечный токарный станок с ЧПУ VTL имеет оптимизированную конструкцию и разумную планировку жесткости, что обеспечивает хорошую термическую стабильность, высокую прочность и высокую жесткость.Направляющая колонны подвергается шлифовке после закалки, чтобы повысить износостойкость и продлить срок службы.
2. Основание рабочего стола изготовлено из высокопрочного и жесткого чугуна, что повышает стабильность и поглощает вибрацию.Уникальная термическая симметричная структура позволяет преодолеть влияние повышения температуры шпинделя на точность обработки.
3. Шпиндель оснащен энкодером для обеспечения постоянной линейной скорости резки.Рабочий стол, основание рабочего стола и разделение двигателя, с использованием клиноременного привода, макс.Предел снижает вибрацию, тепло двигателя напрямую влияет на точность обработки.
4. Блок подачи: горизонтальная подача стойки инструмента (ось X) и вертикальная подача плунжера (ось Z) приводятся в движение серводвигателем переменного тока SIEMENS/FANUC через шариковый винт редуктора, редуктор и винт через гибкое соединительное соединение. , высокая эффективность передачи, небольшая ошибка передачи, высокая точность передачи.
5. Главная передача управляется серводвигателем с горизонтальным шпинделем, может осуществлять бесступенчатую скорость в четыре смены, подходит для обработки всех материалов.
6. Направляющая и винт имеют централизованную смазку, используют установленную автоматическую смазочную станцию, благодаря контролю электрической системы можно регулярно смазывать все точки количественно, операция смазки становится более простой.
Преимущество:
Наша компания применяет международный передовой процесс литья смолы в песок.Отливки вертикального токарного станка с ЧПУ изготовлены из стали HT300 и HT250, а затем дважды закалены.Перед обработкой отливки подвергаются однократному отпуску.Отливки подвергаются вторичному отпуску после черновой обработки.В наибольшей степени закалка проходит в закалочной печи.Уменьшите внутреннее напряжение отливки и выполните вибрационное старение перед отделкой, чтобы предотвратить деформацию отливки, тем самым повышая точность станка.
Спецификация продукции
Токарный станок с ЧПУ VTL может быть оснащен осью C.
Элемент | Единица | СК5225 | СК5235 | СК5240 | СК5250 | СК5263 | СК5280 | СК52100 | СК52125 |
Макс.диаметр поворота | мм | 2500 | 3500 | 4000 | 5000 | 6300 | 8000 | 10000 | 12500 |
Макс.Высота заготовки | мм | 1600/2000 /2200 | 1600/2000/ 2200 | 1600/2000/ 2200 | 4000 | 4000 | 4000 | 4000 | 5500 |
Диаметр рабочего стола | мм | 2250 | 2850 | 3150 | 4500 | 5700 | 7100 | 7500 | 7500 |
Макс.Вес рабочего стола | t | 16.10. | 16.10.20.32 | 16.10.32 /40/50/63 | 32/40/50 /63150 | 63/80 /100/150 | 100/125/150 | 150/250 | 250 |
Шаг вращения рабочего стола | бесступенчатый | бесступенчатый | бесступенчатый | бесступенчатый | бесступенчатый | бесступенчатый | бесступенчатый | ||
Скорость вращения рабочего стола | об/мин | 2~63 | 2~63 | 2~63 | 0,32~32 | 0,32~32 | 0,32~32 | 0,2~20 | 0,16～16 |
Макс.Крутящий момент рабочего стола | КН·м | 63 | 63 | 63 | 150 | 150 | 150 | 640 | 640 |
Макс.Крутящий момент стойки инструмента | КН | 53 | 53 | 53 | 63 | 63 | 63 | 125 | |
Правый диапазон подачи инструмента | мм/мин | 0,25~90 | 0,25~90 | 0,25~90 | 0,10~500 | 0,10~500 | 0,10~500 | - | 0,10~500 |
Правый инструментальный пост, быстрое движение | мм/мин | 1550 | 1550 | 1550 | 4000 | 4000 | 4000 | 4000 | 4000 |
Левый инструментальный пост, быстрое движение | мм/мин | 5000 | 5000 | 5000 | 4000 | 4000 | 4000 | 4000 | 4000 |
Диапазон подачи левой инструментальной стойки | мм/мин | 1-2000 | 1-2000 | 1-2000 | 0,10~500 | 0,10~500 | 0,10~500 | - | 0,10~1000 |
Угол поворота стойки инструмента | ±30° | ±30° | ±30° | - | - | - | - | - | |
Раздел инструментов | мм | 40×50 | 40×50 | 40×50 | 280x280 | 280x280 | 280x280 | 80x80 | 100x100 (Макс) |
Секция оперативной памяти | мм | - | - | - | - | - | - | 320x320 | 400x400 |
Путешествие луча | мм | 1250/1650/1850 | 1250/1650/1850/2150/2800 | 1250/1650/1850/2150/2800/3500 | 2150/2800/3000/4500 | 3000/3500/4500 | 3000/3500/4500/5000 | 3250/3750/4500/5000 | 4000/4500/5000 |
Скорость подъема балки | мм/мин | 350 | 350 | 350 | 410 | 410 | 410 | 300 | 300 |
Мощность главного двигателя | кВт | 55 | 55 | 55 | 75/90 | 90 | 90/132 | 132 | 132 |
Суммарная мощность | кВт | - | - | - | 190 | 190 | 190 | 226 | - |
Габаритные размеры | мм | - | - | - | 12350x8350x7800 | 13950x8350x7800 | - | - | - |
Масса | t | 41 | 45 | 47 | 200 | 215 | - | - | 465 |
Детали производства
Ключевые детали, которые используются уже 20 лет, очень хорошо сочетаются друг с другом.
Рабочий процесс вертикального токарного станка с ЧПУ
Заготовка
CNC VTL хорошо справляется с более сложными работами и лучше.
Машины уже много лет работают на ветроэнергетических установках.
Больше крупных деталей, более стабильная обработка
Преимущество:
1. Наша компания применяет международный передовой процесс литья смолы в песчаные формы.Отливки изготавливаются из стали HT300 и HT250, а затем дважды закаляются.Перед обработкой отливки подвергаются однократному отпуску.Отливки подвергаются вторичному отпуску после черновой обработки.В наибольшей степени закалка проходит в закалочной печи.Уменьшите внутреннее напряжение отливки и выполните вибрационное старение перед отделкой, чтобы предотвратить деформацию отливки, тем самым повышая точность станка.
2. Система FANUC и Siemens позволяет легко и точно обрабатывать детали.
3. Значительно усиленная структура, которая гарантирует стабильную работу в течение длительного времени.
4. Полный контроль производства гарантирует отсутствие дефектов производства.
5. Серьезные услуги по установке, обучение и бесплатный консультант на протяжении всей трудовой жизни.
Клиенты
Различные размеры могут быть предоставлены для удовлетворения различных размеров заготовки.
Упаковка и доставка
Послепродажное обслуживание: На каждую часть вертикального токарного станка предоставляется гарантия один год, в течение одного года мы заменим детали, если каждая деталь выйдет из строя из-за проблем с качеством.
Мы назначим профессионального инженера для установки, услуги переводчика английского языка бесплатны.
Период установки составляет 10 дней. Дополнительные испытания деталей проводятся во время пребывания на вашем заводе.
Позвоните мне и напишите мне в любое время после того, как мы уедем с вашего завода, мы сделаем все возможное, чтобы помочь вам решить проблемы.
Пожалуйста, подготовьте весь набор инструментов, деталей для установки, которые помогут нам установить его быстро и без проблем.
