Максимальный диаметр поворота: 2500-12000 мм
| Количество: | |
|---|---|

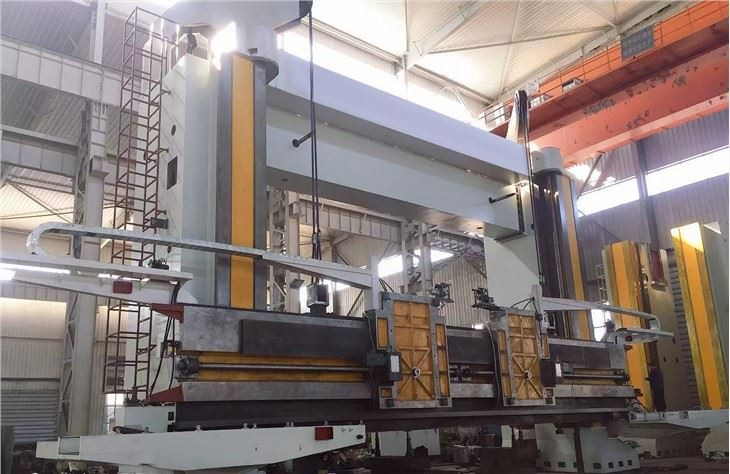

Внедрение двухколонного станка с ЧПУ VTL
1. Усовершенствованная модульная конструкция, универсальный продукт, зрелые технологии, стабильная точность и надежное качество.
2. Тяжелые и высококачественные отливки, изготовленные на собственном литейном заводе, прошедшие соответствующую термическую обработку.
3. Закаленные направляющие с помощью индукционной машины повышенной частоты (выше HRC45).Скользящие направляющие в сочетании с роликами на поперечном рельсе.
4. Точная компоновка контроллера ЧПУ SIEMENS/FANUC и кабельная разводка в шкафу, тщательный отбор.
компоненты для сверхнадежности.
5. Отдельная гидравлическая станция, простая в настройке, ежедневный ремонт и обслуживание.
6. Заземленные шестерни коробки передач обеспечивают высокую точность, низкий уровень шума и длительный срок службы.
7. Доступны два типа направляющих стола: динамическое статическое давление и чистое статическое давление.
Параметр машины VTL с ЧПУ
Вертикальный токарный станок может быть оснащен осью C для функций фрезерования и растачивания.
Элемент | Единица | СК5225 | СК5235 | СК5240 | СК5250 | СК5263 | СК5280 | СК52100 | СК52125 | CA52160 |
Макс.Диаметр поворота | мм | 2500 | 3500 | 4000 | 5000 | 6300 | 8000 | 10000 | 12500 | 16000 |
Макс.Высота заготовки | мм | 1600/2000 /2200 | 1600/2000/ 2200 | 1600/2000/ 2200 | 4000 | 4000 | 4000 | 4000 | 5500 | 10000 |
Диаметр рабочего стола | мм | 2250 | 2850 | 3150 | 4500 | 5700 | 7100 | 7500 | 7500 | 5500 /6000/7000 |
Макс.Вес рабочего стола | t | 16.10. | 16.10.20.32 | 16.10.32 /40/50/63 | 32/40/50 /63150 | 63/80 /100/150 | 100/125/150 | 150/250 | 250 | 400 |
Шаг вращения рабочего стола | бесступенчатый | бесступенчатый | бесступенчатый | бесступенчатый | бесступенчатый | бесступенчатый | бесступенчатый | бесступенчатый | ||
Скорость вращения рабочего стола | об/мин | 2~63 | 2~63 | 2~63 | 0,32~32 | 0,32~32 | 0,32~32 | 0,2~20 | 0,16～16 | 0,1-10 |
Макс.Крутящий момент рабочего стола | КН·м | 63 | 63 | 63 | 150 | 150 | 150 | 640 | 640 | 1000 |
Макс.Крутящий момент стойки инструмента | КН | 53 | 53 | 53 | 63 | 63 | 63 | 125 | - | |
Правый диапазон подачи инструмента | мм/мин | 0,25~90 | 0,25~90 | 0,25~90 | 0,10~500 | 0,10~500 | 0,10~500 | - | 0,10~500 | - |
Правый инструментальный пост Rapid движение | мм/мин | 1550 | 1550 | 1550 | 4000 | 4000 | 4000 | 4000 | 4000 | - |
Левый инструментальный пост, быстрое движение | мм/мин | 5000 | 5000 | 5000 | 4000 | 4000 | 4000 | 4000 | 4000 | - |
Диапазон подачи левой инструментальной стойки | мм/мин | 1-2000 | 1-2000 | 1-2000 | 0,10~500 | 0,10~500 | 0,10~500 | - | 0,10~1000 | - |
Угол поворота стойки инструмента | ±30° | ±30° | ±30° | - | - | - | - | - | - | |
Раздел инструментов | мм | 40×50 | 40×50 | 40×50 | 280x280 | 280x280 | 280x280 | 80x80 | 100x100 (Макс) | - |
Секция оперативной памяти | мм | - | - | - | - | - | - | 320x320 | 400x400 | 400/500 |
Путешествие луча | мм | 1250/1650/1850 | 1250/1650/1850/2150/2800 | 1250/1650/1850/2150/2800/3500 | 2150/2800/3000/4500 | 3000/3500/4500 | 3000/3500/4500/5000 | 3250/3750/4500/5000 | 4000/4500/5000 | 4000/5000/5500 |
Скорость подъема балки | мм/мин | 350 | 350 | 350 | 410 | 410 | 410 | 300 | 300 | |
Мощность главного двигателя | кВт | 55 | 55 | 55 | 75/90 | 90 | 90/132 | 132 | 132 | 160 |
Общая мощность | кВт | - | - | - | 190 | 190 | 190 | 226 | - | |
Габаритные размеры | мм | - | - | - | 12350x8350x7800 | 13950x8350x7800 | - | - | - | |
Масса | t | 41 | 45 | 47 | 200 | 215 | - | - | 465 |
