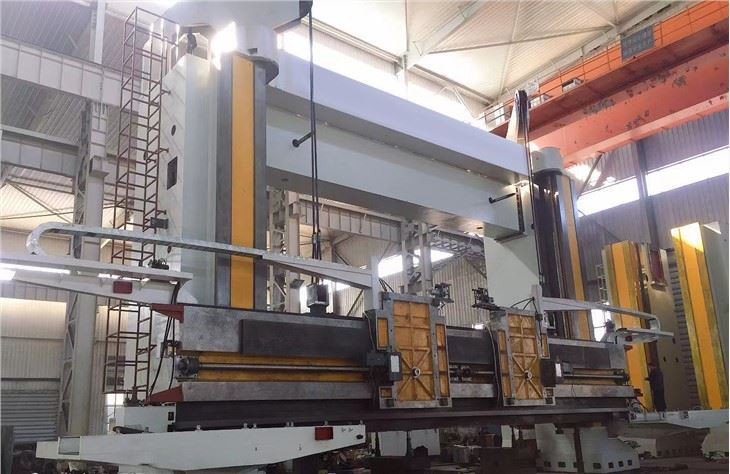

Усовершенствованный вертикальный токарный станок с двумя револьверными головками с ЧПУ

Особенность

1. Серия вертикальных токарных станков с ЧПУ с двойной револьверной головкой разработана с использованием современных передовых технологий проектирования и производства, а также метода оптимизации проектирования САПР, использования новейшей концепции дизайна и оснащения отечественными и зарубежными передовыми функциями.
2. Обеспечить сильную резку конструкции, большую нагрузку на рабочий стол, высокую динамическую и статическую жесткость машины, безопасность и стабильность всех движений, длительный срок службы и высокую эффективность обработки.
3. Станок подходит для режущего инструмента из быстрорежущей стали и твердого сплава, обработки заготовок из всех черных и цветных металлов и некоторых неметаллических материалов.
4. Станок может выполнять черновую и чистовую обработку внутренней и внешней поверхности цилиндра, внутренней и внешней поверхности конуса, плоской поверхности, поверхности дуги окружности и обработки канавок.

Производительность и особенности:
Портальный
1. Серийный токарный станок имеет портальную конструкцию рамного типа с двойной колонной и соединительной балкой.Как колонна, так и балка состоят из высокопрочных и малонагруженных чугунных деталей с ударной вязкостью материала, соответствующей обработкой отжига, а также конструкции коробчатого типа, высокожесткой конструкции корпуса, чтобы гарантировать механические характеристики, высокую устойчивость к резанию и высокую стабильность.
2. Оснащен выдвижными кожухами из нержавеющей стали, предотвращающими скольжение, защищающими винт и направляющую.
3. Направляющие балки и колонны подвергаются шлифованию после закалки на средней частоте, твердость закалки составляет от 45 до 55HRC.

Рабочий стол
1. Основание рабочего стола изготовлено из высокопрочного и жесткого чугуна, что повышает стабильность и поглощает вибрацию.Уникальная термическая симметричная структура уменьшает тепловую деформацию рабочего стола, обеспечивая его долговременную стабильность.После соединения верстак и колонна устанавливаются соответственно на основание, что делает общую конструкцию машины более стабильной.
2. Шпиндель оснащен энкодером для обеспечения постоянной линейной скорости резки.
3. Верстак с Т-образными пазами, включая двойные Т-образные пазы, используемые для установки кулачка патрона, и одиночный Т-образный паз, используемый для установки вспомогательного приспособления и аксессуаров.

Главный привод
1. Главная трансмиссия приводится в движение главным серводвигателем переменного тока, главным двигателем и коробкой передач, соединенными через пружинную муфту, привод с регулируемой скоростью с помощью вертикального механизма обеспечивает поворот в требуемом диапазоне скоростей.Сервопривод переменного тока оснащен горизонтальной четырехступенчатой бесступенчатой коробкой передач, подходящей для обработки всех материалов.
2. Изменение скорости контролируется электромагнитным клапаном, управляющим масляным цилиндром и масляным каналом, чтобы предотвратить смещение сброса давления в цилиндре, оснащенном реле давления, при управлении механизмом гидравлической блокировки масляного аккумулятора машины, чтобы обеспечить надежную передачу.Все шестерни в коробке передач проходят закалку и шлифовку, что обеспечивает высокую точность и эффективность передачи, а также снижает вибрацию и шум трансмиссии.

Кормить
Левая и правая вертикальная стойка инструмента, горизонтальная подача (ось X) и вертикальная подача плунжера (ось Z) приводятся в движение серводвигателем переменного тока через шариковый винт редуктора, редуктор и винт через гибкое соединительное соединение, высокая эффективность передачи , небольшая ошибка передачи, высокая точность передачи.

Преимущество:

Наша компания применяет международный передовой процесс литья смолы в песок.Отливки изготавливаются из стали HT300 и HT250, а затем дважды закаляются.Перед обработкой отливки подвергаются однократному отпуску.Отливки подвергаются вторичному отпуску после черновой обработки.В наибольшей степени закалка проходит в закалочной печи.Уменьшите внутреннее напряжение отливки и выполните вибрационное старение перед отделкой, чтобы предотвратить деформацию отливки, тем самым повышая точность станка.

Параметр:

Вертикальный токарный станок с ЧПУ с двойной револьверной головкой может быть оснащен осью C.
