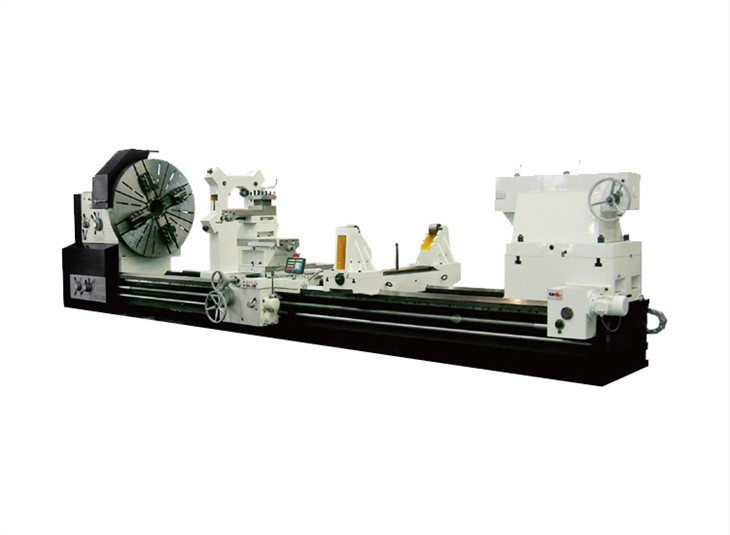

Горизонтальный токарный станок для тяжелых условий эксплуатации, модель: CW61100, CW61125, CW61140.
| Количество: | |
|---|---|
Представление продукта: горизонтальный токарный станок для тяжелых условий эксплуатации
Серия CW Параллельно-токарные станки для тяжелых условий эксплуатации — это токарные станки для тяжелых условий эксплуатации, которые были разработаны специально для токарной, фрезерной и тяжелой обработки очень больших заготовок.Машины, индивидуально настроенные нами в соответствии с потребностями клиентов, используются в различных отраслях промышленности: в производстве валков, сортовых станах, крупных кузницах и производителях тяжелого оборудования, а также в компаниях энергетического сектора по всему миру.
Помимо валков, обрабатываются различные виды валов, например, судовые приводные валы, роторы турбин и валы зубчатых передач.
У нас есть профессиональная команда исследований и разработок, команда зарубежных продаж, команда документальных специалистов, команда грузовых автомобилей, команда таможенного оформления, команда доставки, команда послепродажного обслуживания и профессиональный деловой партнер, на которого мы можем положиться.
Почти все комплектующие станков поставляются из Германии, Японии, Америки и известного китайского производителя.
Спецификация продукции для тяжелых горизонтальных токарных станков
Элемент | Единица | CW61100 | CW61125 | CW61140 |
Качели над кроватью | мм | 1000 | 1250 | 1400 |
Поворот через поперечную направляющую | мм | 615 | 860 | 1010 |
Ширина направляющей | мм | 755 | ||
Вес загрузки | Кг | 6000-20000 | ||
Расстояние между центром | мм | 1000/1500/2000/3000/4000/5000-10000 | ||
Макс.заготовка через шпиндель | мм | 128 | ||
Отверстие шпинделя | мм | 130 | ||
Конусность отверстия шпинделя | Метрика 140 | |||
Диапазон скорости шпинделя | об/мин | По часовой стрелке: 21 вид 3,15-315 | ||
об/мин | Против часовой стрелки: 12 видов 5-400 | |||
Шаг подачи | виды | 56 видов | ||
Диапазон продольной подачи | 0,1-12 мм/об | |||
Скорость поперечной и продольной подачи | 0,05-6 мм/об | |||
Скорость быстрой подачи каретки | м/мин | 0,025-3 мм/об | ||
Диапазон метрической резьбы | мм | 43 1–120 мм | ||
Диапазон дюймовой резьбы | мм | 29 28-3/8 зубьев/дюйм | ||
Диапазон резьб модуля | мм | 45 0,5-60 мм | ||
Диапазон шага резьбы | 1 дюйм | 25 1-55 | ||
Расстояние между осевой линией шпинделя и стойкой инструмента | мм | 48 | ||
Секция хвостовика инструментов | мм | 45х45 | ||
Поворотный гнев позиции инструмента | ±90° | |||
Макс. перемещение поперечной направляющей | мм | 1450, 1950-14950 | ||
Макс.ход верхнего слайда | мм | 520/750 | ||
Быстрая скорость передвижения | мм | Продольный: 3740 мм/мин | ||
Крест: 3740 мм/мин. | ||||
Горка | ||||
Диаметр и ход центральной пиноли | мм | 140, 300 | ||
Конус пиноли задней бабки | мм | Метрика 80 | ||
Мощность главного двигателя | кВт | 22 | ||
Скорость вращения двигателя | об/м | 1470 | ||
Слайд быстрой мощности двигателя | кВт | 1.5 | ||
Мощность двигателя охлаждающей жидкости | кВт | 0.15 | ||
Расход насоса охлаждающей жидкости | Л/М | 45 | ||
Элемент | Единица | CW61400 | CW61160 | CW61180 | CW61200 | CW61220 |
Качели над кроватью | мм | 1400 | 1600 | 1800 | 2000 | 2200 |
Поворот через поперечную направляющую | мм | 1000 | 1200 | 1400 | 1600 | 1800 |
Ширина направляющей | мм | 1100 | ||||
Расстояние между центром | мм | 3000-20000 | ||||
Макс.заготовка через шпиндель | мм | 128 | ||||
Отверстие шпинделя | мм | 130 | ||||
Конусность отверстия шпинделя | А2-15 | |||||
Диаметр переднего подшипника шпинделя | мм | 220/280 | ||||
Коническое отверстие шпинделя | 140;1:7,120；1:7 | |||||
Шаг вращения шпинделя | Механическая 6-ступенчатая, Механическая 4-ступенчатая. | |||||
Диапазон вращения шпинделя | об/мин | 3-300, 2-200 | ||||
Мощность главного двигателя | кВт | АС30, АС47/АС45 | ||||
Мощность высокоскоростного двигателя | кВт | 2.2 | ||||
Раздел инструментов | мм | 45x45 | ||||
Угол поворота инструмента | ° | ±90 | ||||
Cross Tool Post Travel | мм | 200 | ||||
Продольное перемещение после перемещения | мм | 400 | ||||
Слайд-путешествие | мм | 850/920 | ||||
Продольная стойка инструмента, быстрая скорость | мм/мин | 935 | ||||
Пересеките быструю скорость | мм/мин | 1870 | ||||
Продольная быстрая скорость | мм/мин | 3740 | ||||
Виды/диапазон метрической резьбы | мм | 43, 1-120 | ||||
Виды/диапазон дюймовой резьбы | ТПИ | 29, 28-3/8 | ||||
Виды/диапазон резьбы модуля | мм | 45, 0,5-60 | ||||
Диапазон шага резьбы | ДП | 25, 1-55 | ||||
Виды/диапазон продольной подачи | м/об | 56, 0,1-12 | ||||
Виды/диапазон перекрестного кормления | м/об | 56, 0,5-6 | ||||
Верхний пост для инструмента | м/об | 56, 0,025-3 | ||||
Диаметр пиноли задней бабки | мм | 260, 280 | ||||
Конус пиноли задней бабки | 80;1:7 | |||||
Ход пиноли задней бабки | мм | 300 | ||||
Масса | Кг | 23000Т(3000мм) | ||||
