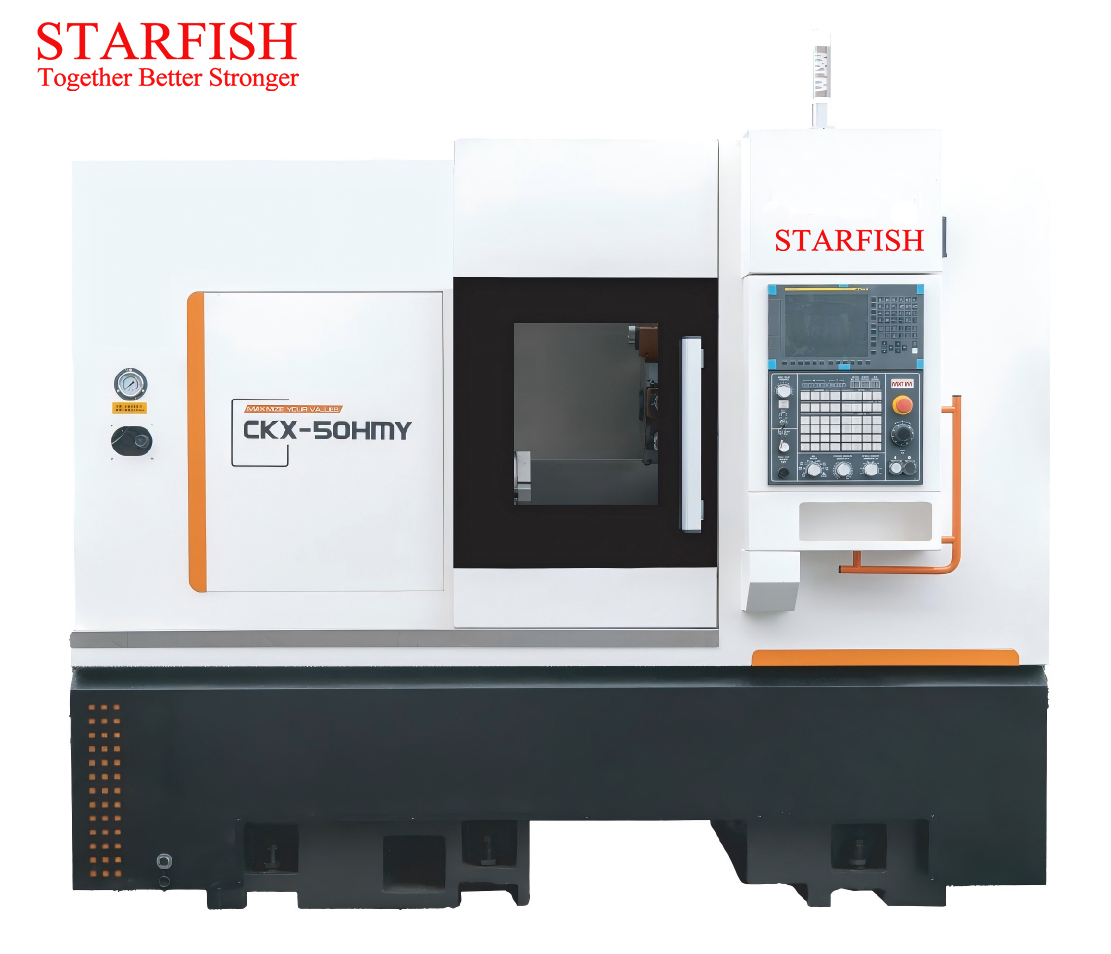

Внедрение токарно-фрезерного центра с наклонной станиной с ЧПУ
1. Токарно-фрезерный станок с наклонной станиной, трехосным рычажным механизмом и полузамкнутым контуром. Высокая точность и хорошая термическая стабильность. Модульная конструкция, полностью закрытая защита, оптимизированная с помощью компьютера структура. Долгосрочная обработка старения ключевых деталей, передовая обработка оборудования. Станина и соответствующие важные детали изготовлены из высококачественного чугуна, имеют научный и разумный конструктивный дизайн, обеспечивающий высокую точность всей машины.
2. Станина: отлита из высококачественного высокопрочного чугуна, наклонена на 30°, обладает высокой жесткостью и хорошей ударопрочностью, плавным удалением стружки, что обеспечивает высокие требования к жесткости всей машины;
3. Шпиндель: высокоточные и высококачественные подшипники, оптимальная конструкция пролета, высокоточные двухрядные цилиндрические роликоподшипники с высокой жесткостью, максимальная скорость до 4000 об/мин; Компоненты отвечают требованиям высокой жесткости, высокой точности и высокой скорости; шпиндель в стандартной комплектации оснащен главным серводвигателем, который обеспечивает точное позиционирование.

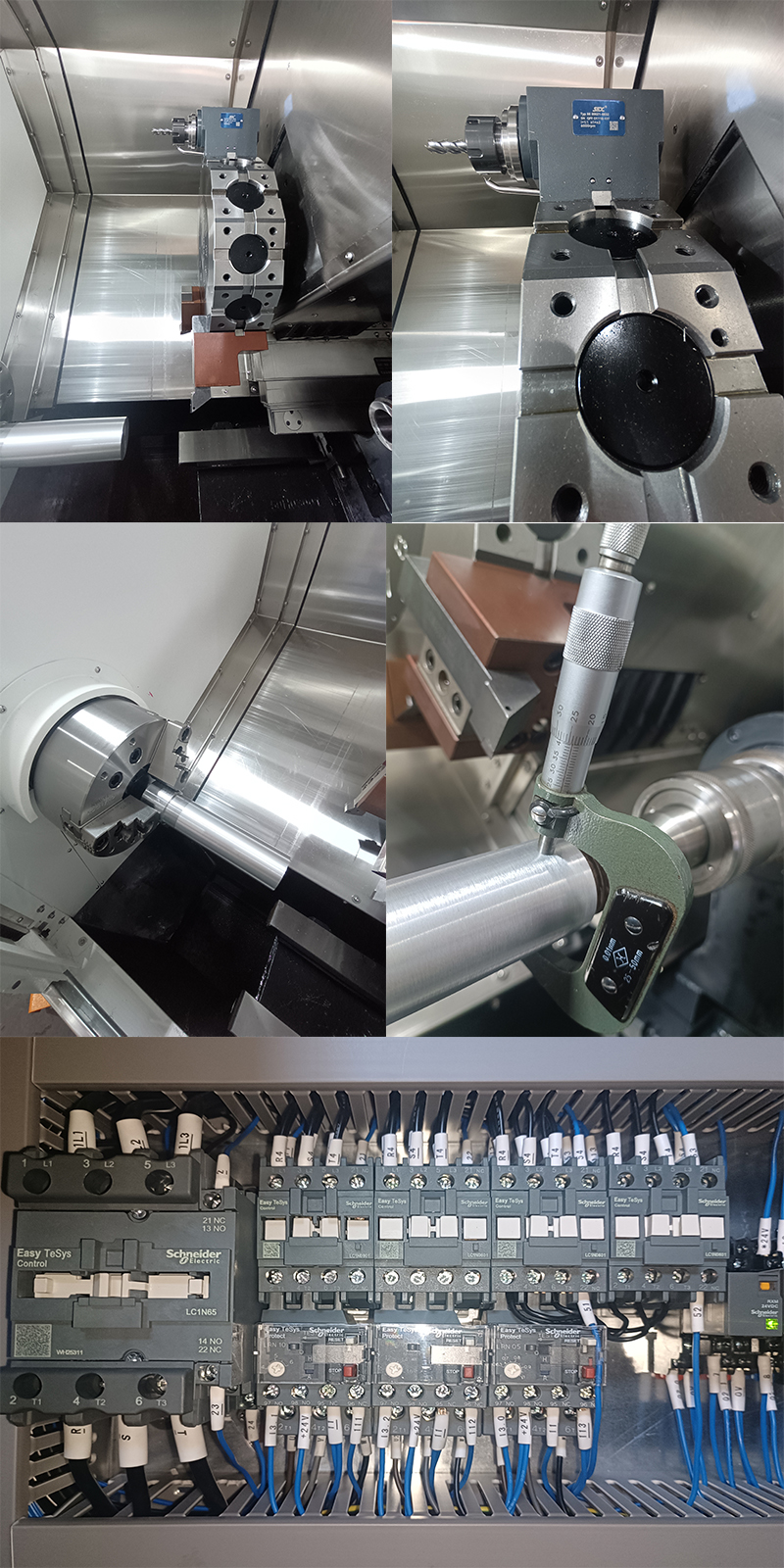

Подробности
Параметр
Элемент | Единица | CKX40HMY | CKX50HMY | CKX60HMY |
Макс. качнувшись над кроватью | мм | Ф460 | Ф560 | Ф700 |
Макс.поворот над кареткой | мм | Ф230 | Ф280 | Ф320 |
Макс. Диаметр поворота: диски/вал | мм | Ф280(диски)/Ф220(вал) | Ф310(диски)/Ф260(вал) | Ф400(диски)/Ф300(вал) |
Макс. длина поворота | мм | 250 | 400 | 630 |
Полый гидравлический патрон | дюйм | 6'/8' | 8'/10' | 10 дюймов |
Тип шпиндельной головки | мм | А2-5 | А2-5 | А2-8 |
Диаметр отверстия шпинделя | мм | Ф56 | Ф66 | Ф93 |
Макс. Диаметр стержня | мм | Ф45 | Ф51 | Ф74 |
Мощность двигателя шпинделя | кВт | 7,5/11 (сервопривод) | 11/15(серво) | 15/18,5 (сервопривод) |
Диапазон скорости веретена | об/мин | 30-4000 | 30-4000 | 50-2500 |
Перемещение по оси X/Z/Y | мм | 230/470/±35 | 235/480/±50 | 250/720/±50 |
Быстрая скорость подачи X/Z/Y | мм | 20.18.10 | 20.18.10 | 20.16.10 |
Крутящий момент двигателя X/Z/Y | Н.м. | 10Н/10Н/10Н((ГСК) 11Н/11Н/11Н(ФАНУК) | 5Н/15Н/15Н(ГСК) 11Н/11Н/11Н(ФАНУК) | 15Н/15Н/15Н((ГСК) 11Н/11Н/11Н(ФАНУК) |
Режим ШВП X/Z/Y | мм | Ф32/Ф32/Ф25 | Ф32/Ф40/Ф40 | Ф40/Ф40/Ф40 |
Ширина линейной направляющей X/Z/Y | мм | 35/35/жесткий рельс | 45/45/жесткий рельс | 45/45(ролик/жесткий рельс |
Счет инструмента | 12 | 12 | 12 | |
Размер инструмента (внешний диаметр/расточный инструмент/электроинструмент) | мм | 16*16/Ф25/БМТ40ЭР20 | 25*25/Ф32/БМТ55 ЭР32 | 25*25/Ф32/БМТ55 ЭР32 |
Двигатель электроинструмента | rpm | 4000 | 4000 | 4000 |
Точность положения (ось X) | мм | 0.005 | 0.006 | 0.008 |
Точность положения (ось Z) | мм | 0.006 | 0.007 | 0.008 |
Точность положения (ось Y) | мм | 0.01 | 0.01 | 0.01 |
Точность повторяемости положения (ось X) | мм | 0.003 | 0.003 | 0.004 |
Точность положения повторяемости (ось Z) | мм | 0.004 | 0.004 | 0.006 |
Точность положения повторяемости (ось Y) | мм | 0.008 | 0.008 | 0.008 |
Диаметр втулки задней бабки | мм | Ф65 | Ф80 | Ф110 |
Ход втулки задней бабки | мм | 80 | 80 | 150 |
Коническое отверстие втулки задней бабки | МТ №. | МТ4 | МТ5 | МТ5 |
Форма гряды и уклон | Интеграл/30° | Интеграл/30° | Интеграл/30° | |
Размер станка (ДХШХВ) | мм | 2260x1850x2050 (без конвейера) | 2280x1910x2320 (без конвейера) | 3060x1900x2400 (без конвейера) |
Вес станка | кг | Прибл. 3000 | Прибл. 4000 | Прибл. 5700 |
