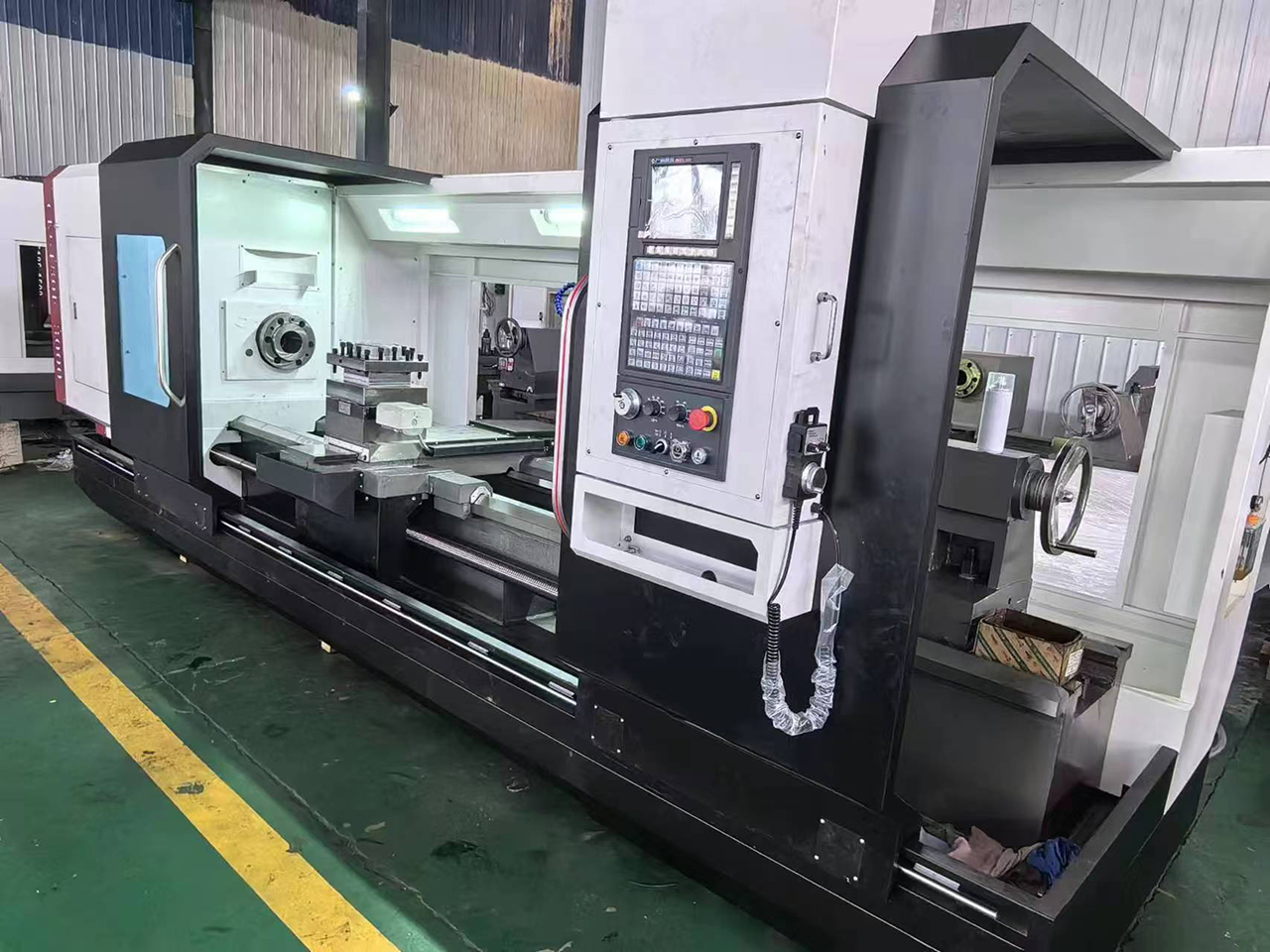

В области обработки с ЧПУ (числовым программным управлением) держатели инструментов играют решающую роль в обеспечении точности, стабильности и эффективности. Держатели инструментов — это устройства, которые закрепляют режущие инструменты, такие как сверла и развертки, на шпинделе станка. Они необходимы для поддержания точности процесса обработки и облегчения быстрой смены инструмента. В этой статье рассматриваются типы державок, используемых для крепления сверл и разверток на токарных станках с ЧПУ, их особенности и применение.
Цанговые патроны — один из наиболее распространенных типов державок, используемых на токарных станках с ЧПУ. Они состоят из цанги, цанговой гайки и корпуса цангового патрона. Цанга представляет собой цилиндрическую втулку, которая образует кольцо вокруг инструмента и затягивается гайкой цанги, которая сжимает цангу для надежного захвата инструмента. Цанговые патроны известны своей высокой точностью и сильной силой захвата, что делает их идеальными для крепления сверл и разверток.
В гидравлических держателях инструментов используется гидравлическая жидкость для создания равномерной силы зажима вокруг инструмента. Этот тип державки инструмента обеспечивает превосходное гашение вибраций и высокую точность, которые необходимы для получения высококачественной поверхности. Гидравлические держатели инструмента особенно подходят для применений, требующих высокого уровня точности и стабильности, таких как операции развертывания.
Державки инструментов с термоусадочной посадкой используют тепловое расширение и сжатие для фиксации инструмента. Державку инструмента нагревают, расширяя ее внутренний диаметр, позволяя вставить инструмент. При охлаждении держатель инструмента сжимается, плотно сжимая инструмент. Державки с термозасадкой обеспечивают превосходную концентричность и балансировку, что делает их идеальными для высокоскоростного сверления и развертывания. Они также обеспечивают сильную и равномерную силу зажима, снижая риск соскальзывания инструмента.
В держателях инструментов Weldon, также известных как держатели инструментов с боковым замком, используется установочный винт для фиксации инструмента путем зажима плоской части хвостовика инструмента. Хотя они не обеспечивают такого же уровня точности, как цанговые или гидравлические держатели инструментов, держатели инструментов Weldon обеспечивают надежный и простой метод зажима. Они часто используются в тех случаях, когда инструмент подвергается большим режущим силам.
Модульные держатели инструмента состоят из взаимозаменяемых компонентов, которые можно собрать для создания индивидуального решения по креплению инструмента. Такая гибкость позволяет операторам быстро менять инструменты и адаптироваться к различным задачам обработки. Модульные держатели инструмента особенно полезны в средах, где требуется частая смена инструмента, поскольку они могут значительно сократить время наладки и повысить производительность.
Державки инструментов разработаны для обеспечения высокого уровня точности и точности, которые имеют решающее значение для достижения жестких допусков и высококачественной обработки поверхности. Такие функции, как концентричность, баланс и контроль биения, необходимы для минимизации отклонения инструмента и обеспечения стабильных результатов обработки.
Вибрация может негативно повлиять на качество процесса обработки, приводя к ухудшению качества поверхности и снижению срока службы инструмента. Державки инструментов с вибропоглощающими свойствами, такие как гидравлические и термозажимные державки, помогают минимизировать вибрацию, что приводит к более плавному резу и увеличению срока службы инструмента.
В современных станках с ЧПУ минимизация времени простоя имеет решающее значение для поддержания производительности. Державки, облегчающие быструю и легкую замену инструмента, например, модульные и термозажимные держатели, помогают сократить время наладки и повысить общую эффективность.
Сильная и равномерная сила зажима необходима для предотвращения проскальзывания инструмента и обеспечения стабильных условий обработки. Держатели инструмента, такие как цанговые патроны, гидравлические держатели инструмента и держатели инструмента с термозажимом, обеспечивают надежную силу зажима, которая надежно удерживает инструмент на месте во время работы.
Для операций сверления требуются держатели инструментов, которые могут обеспечить высокий уровень точности и стабильности. Цанговые патроны и держатели инструментов с термозажимом обычно используются для сверления из-за их превосходной концентричности и баланса. Эти держатели инструмента помогают обеспечить точное расположение отверстий и постоянный диаметр отверстий.
Развертывание — это чистовая операция, требующая высокого уровня точности и качества отделки поверхности. Гидравлические держатели инструмента часто используются для развертывания благодаря своим свойствам гашения вибрации и высокой силе зажима. Эти держатели инструмента помогают добиться гладких и точных рассверленных отверстий.
Хотя фрезерование обычно выполняется на фрезерных станках с ЧПУ, токарные станки с ЧПУ, оснащенные приводным инструментом, также могут выполнять фрезерные операции. Державки инструмента, такие как цанговые патроны и модульные держатели инструмента, используются для фиксации фрез, обеспечивая необходимую точность и стабильность для сложных задач фрезерования.
Державки инструмента являются важным компонентом токарных станков с ЧПУ, играющим решающую роль в обеспечении точности, стабильности и эффективности процесса обработки. Различные типы державок инструмента, включая цанговые патроны, гидравлические держатели инструмента, держатели инструмента с термозажимом, держатели инструмента Weldon и модульные держатели инструмента, предлагают уникальные функции и преимущества, адаптированные к конкретным применениям. Выбрав подходящий держатель инструмента для операций сверления и развертывания, станочники могут добиться высококачественных результатов, сократить время наладки и повысить общую производительность.
