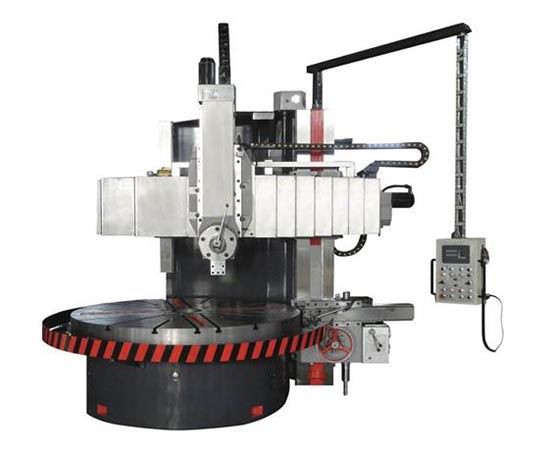

Вертикальный токарный станок по металлу Диаметр обработки на вертикальных токарных станках варьируется от 1250 мм до более 3150 мм (49–124 дюйма).
| Количество: | |
|---|---|
Особенность обычного вертикального токарного станка серии C
1. Этот обычный вертикальный токарный станок серии C предназначен для механической обработки.Черновая и чистовая обработка внутренней и внешней цилиндрической поверхности, торца круглой конической поверхности.
2. Главный шпиндель рабочего стола оснащен высокоточным двухрядным коротким цилиндрическим роликоподшипником с регулируемым радиальным зазором для центрирования.В осевом направлении используется гидростатическая направляющая CC, рабочий стол обладает высокой точностью хода, большой несущей способностью, небольшой термической деформацией.
4. Привод главного шпинделя традиционного вертикального токарного станка приводится в действие двигателем переменного тока известной марки, 16-ступенчатым механизмом изменения скорости главного шпинделя для достижения диапазона скоростей рабочего стола.
5. Вертикальная колонна, направляющая поперечной балки используют высокочастотную закалку.
Преимущество:
Наша компания применяет международный передовой процесс литья смолы в песок.Отливки вертикального токарного станка с ЧПУ изготовлены из стали HT300 и HT250, а затем дважды закалены.Перед обработкой отливки подвергаются однократному отпуску.Отливки подвергаются вторичному отпуску после черновой обработки.В наибольшей степени закалка проходит в закалочной печи.Уменьшите внутреннее напряжение отливки и выполните вибрационное старение перед отделкой, чтобы предотвратить деформацию отливки, тем самым повышая точность станка.
Параметр:
Параметр может быть настроен
Вертикальный токарный станок может быть оснащен боковой стойкой для инструмента и системой УВД.
Вертикальный токарный станок может быть оснащен контроллером ЧПУ с осью C для функций фрезерования и растачивания.
Параметр | Единица | C5112 | C5116 | С5120 | C5123 |
Диаметр рабочего стола | мм | 1250 | 1600 | 2000 | 2300 |
Макс, Диаметр поворота | мм | 1010 | 1400 | 1800 | 2000 |
Макс.Высота заготовки (H) | мм | 1000/1250/1400 | 1000/1400/1600 | 1250/1600/1800 | 1250/1600/1800 |
Макс.Вес заготовки (Вт) | t | 5 | 8 | 10 | 10 |
Макс.Усилие поворота вертикальной стойки инструмента | знать | 20 | 25 | 25 | 25 |
Макс.Поворотная сила вертикальной боковой стойки | знать | 20 | 20 | 20 | 20 |
Макс.Крутящий момент рабочего стола | кн.м | 17.5 | 25 | 32 | 32 |
Скорость вращения рабочего стола | об/мин | 6,3-200 | 5-160 | 2,5-125 | 2,5-125 |
Угол поворота стойки инструмента | ±30。 | ±30。 | ±30。 | ±30。 | |
Скорость подачи инструмента после | мм/мин | 0,8-86 | 0,8-86 | 0,8-86 | 0,8-86 |
Путешествие луча | мм | 650/830/1050 | 650/1050/1250 | 900/1250/1450 | 900/1250/1450 |
Скорость перемещения луча | мм/мин | 440 | 440 | 440 | 440 |
Горизонтальное перемещение стойки инструмента | мм | 650 | 800 | 1050 | 1200 |
Рам путешествия | мм | 650 | 800/1000 | 800/1000 | 800/1000 |
Перемещение плунжера инструментального поста | мм | 500 | 630 | 630 | 630 |
Вертикальное перемещение боковой стойки инструмента | мм | 970 | 980 | 1180 | 1180 |
Инструментальный пост для быстрого перемещения | мм/мин | 1800 | 1800 | 1800 | 1800 |
Раздел инструментов | мм | 40 | 40 | 40 | 40 |
Мощность главного двигателя | кВт | 22 | 30 | 37 | 37 |
Общий размер (ДХШХВ) | см | 236*247*358 | 283*287*387 | 321*405*420 | 341*405*420 |
Масса | t | 8,3/8,6/8,9 | 12,6/13,8/14,1 | 17,5/18,6/19,5 | 18/19.1/20.6 |
Детали вертикального токарного станка
Ключевые детали, используемые уже 20 лет, очень хорошо сочетаются друг с другом.
Шариковый винт отличается прочностью и стабильной работой.
Заготовка
Заказчик: ITT, SIEMENS
Серьезное и профессиональное тестирование
Упаковка и доставка
Производственное оборудование
