Заказчик: SIMENES,ITT...
| Количество: | |
|---|---|
Особенность обычного вертикального токарного станка с одной револьверной головкой
1. Основные части колонн вертикального токарного станка, балки, рабочего стола и основания рабочего стола и т. д.) изготовлены из высокопрочного чугуна, смоляно-песчаной технологии, паяны после литья и подвергнуты вторичной обработке старением (искусственное вторичное старение или вторичное вибрационное старение). ) после черновой обработки, чтобы обеспечить точность вертикального токарного станка.Качество литья надежное, без трещин, пор, усадочных отверстий и белой структуры рта.Отливка имеет стабильную структуру после кипячения и вторичного старения, что гарантирует сохранение неизменного размера во время использования.
2. Направляющие осей X и Z полностью закрыты, а система принудительной смазки обеспечивает высокую точность.Система привода с шарико-винтовой передачей обеспечивает высокую скорость перемещения и точную подачу.Прецизионные шарико-винтовые пары высокого класса приводятся в движение непосредственно серводвигателями, что обеспечивает высокую точность без использования ремней или зубчатых передач.
3. Гидравлическая система включает в себя: гидравлическую станцию, гидравлическую систему, систему статического давления рабочего стола, систему передачи главного привода, гидравлическую систему зажима балки, систему гидравлической балансировки вертикального поддона инструмента.
4. Перекладина изготовлена из высокопрочного чугуна с низким напряжением, после вторичного старения напряжение устраняется, и она обладает достаточной жесткостью и прочностью, чтобы обеспечить точность вертикального токарного станка при длительном обслуживании и стабильности.
5. Вертикальная подставка для инструмента: состоит из направляющей балки, поворотной направляющей, плунжера и т. д.Он может перемещаться горизонтально по балке, а вертикальный плунжер подставки для инструмента может перемещаться вертикально по направляющим балки.Горизонтальное и вертикальное перемещение подручника основано на правой коробке подачи, оснащенной двигателем для рабочей подачи подручника и двигателем для быстрого перемещения., трапециевидный винт, световая планка для достижения.
6. Главный привод: Главный двигатель соединен с редуктором муфтой.Изменение скорости трансмиссии осуществляется цилиндром трансмиссии для преобразования шестнадцати видов скорости.Переключатель переключения передач находится на подвесной кнопочной панели.
Спецификация продукции Обычный одноревольверный вертикальный токарный станок
Вертикальный токарный станок может быть оснащен контроллером ЧПУ с осью C для функций фрезерования и растачивания.
Имя | Единица | C5112 | C5116 | C5125 | C5131 |
Макс.диаметр поворота вертикальной стойки инструмента | мм | 1250 | 1600 | 2500 | 3150 |
Диаметр рабочего стола | мм | 1000 | 1400 | 2200 | 2500 |
Макс.высота заготовки | мм | 1000 | 1000 | 1300 | 1500 |
Макс.вес заготовки | t | 3.2 | 5 | 10 | 10 |
Диапазон скорости вращения рабочего стола | об/мин | 6,3～200 | 5～160 | 2～62 | 2～62 |
Шаг скорости вращения рабочего стола | шаг | 16 | 16 | 16 | 16 |
Макс.сила резания вертикальной стойки инструмента | КН | 20 | 25 | 25 | 34 |
Горизонтальное перемещение вертикальной стойки инструмента | мм | 700 | 915 | 1310 | 1600 |
Вертикальное перемещение вертикальной стойки инструмента | мм | 650 | 800/1000 | 800/1000 | 800/1000 |
| Размер секции панели инструментов | мм | 30×40 | 30×40 | 30×40 | 40×50 |
Мощность главного двигателя | КВт | 22 | 30 | 37 | 45 |
Вес машины (прибл.) | t | 9 | 12.1 | 21.8 | 30 |
Габариты машины (ДхШхВ) | мм | 2280×2550×3400 | 2662×2800×3550 | 3380×3360×4000 | 3450×3940×4200 |

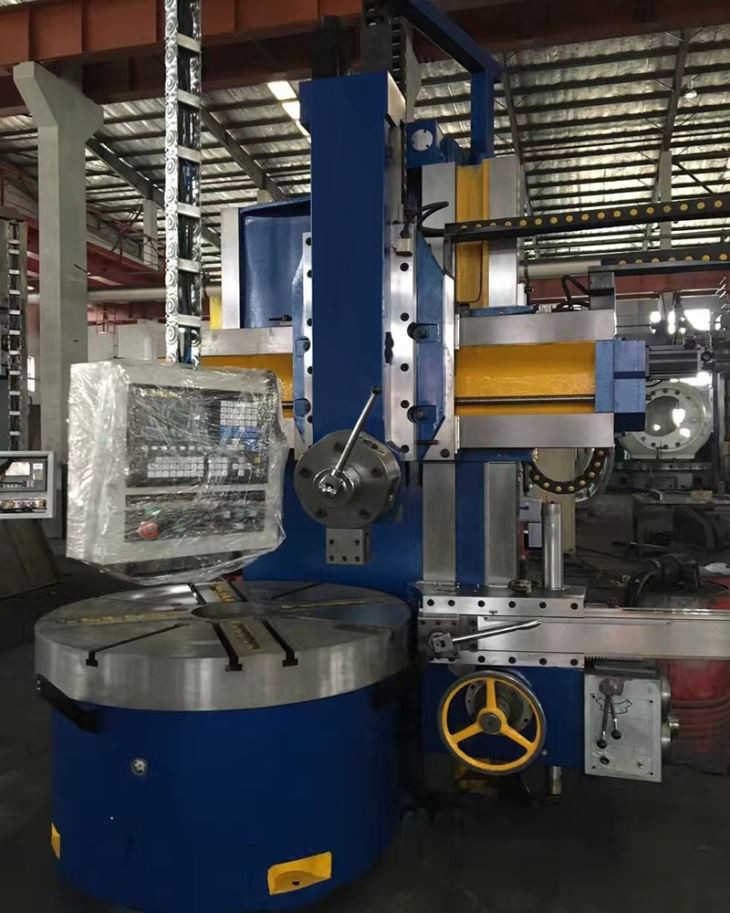

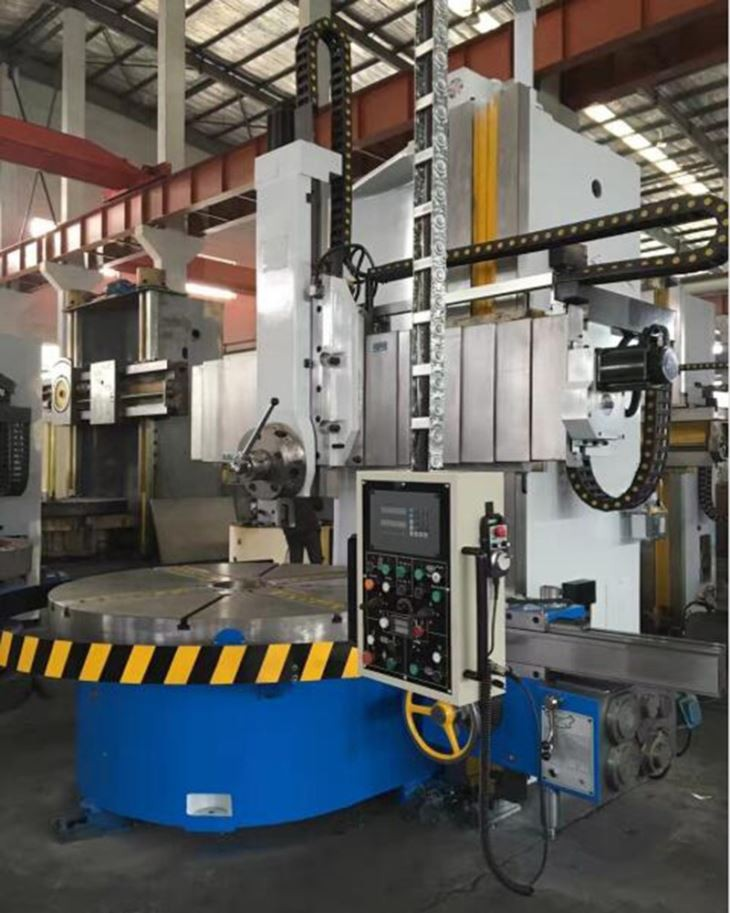

Подробности производства обычного вертикального токарного станка с одной револьверной головкой
Заготовка на обычном одноревольверном вертикальном токарном станке
В гарантийный период
Если качество вызвано самой машиной, мы бесплатно заменим детали и бесплатно отправим технического специалиста.
Наша компания поможет клиенту наладить правильную работу машины и ответит на все вопросы клиентов в режиме онлайн.
Для простой работы, свяжитесь напрямую по электронной почте/WhatsApp/видео/телефонному звонку.
В случае возникновения сложной проблемы пригласите инженера, который поможет вам отремонтировать или отладить устройство на месте.
Срок гарантии истек:
Для решения простых проблем с работой можно напрямую связаться по электронной почте/WhatsApp/видео/телефону бесплатно.
Клиент просто платит стоимость деталей по разумной и более низкой цене.
