Заказчик: СИМЕНС, ИТТ Диаметр обработки: 1250-3150 мм Высота обработки: 1000-1400 мм. Параметр может быть настроен
| Количество: | |
|---|---|

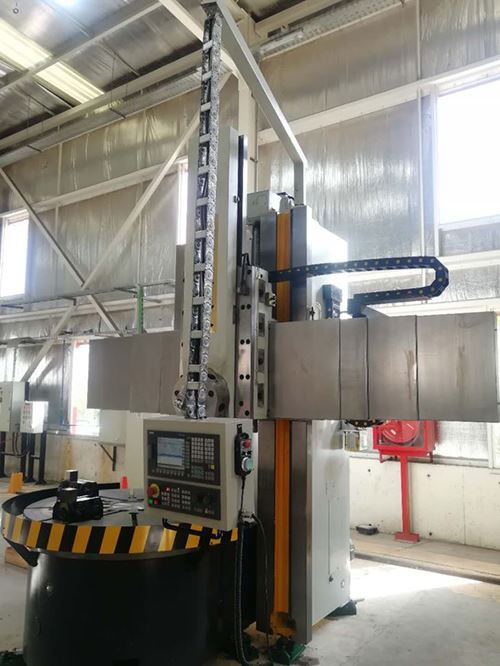

Особенность одностоечного токарного станка с ЧПУ
1. Расширенный модульный дизайн на основе FEM.Интегрированные механические, электрические и гидравлические методы гарантируют отличную производительность обработки.
2. Высококачественное литье на собственном литейном заводе.Хороший процесс термообработки.Закаленные направляющие (выше HRC45).Идеальный длительный срок службы и стабильная точность.
3. Система ЧПУ производства SIEMENS/FANUC.Хорошая планировка и разводка кабелей в шкафу.специальные тщательно отобранные компоненты для сверхнадежности.
4. Бесступенчатое изменение скорости с помощью двигателя легко, чувствительно и надежно.
5. Шестерни коробки передач с точным заземлением обеспечивают высокую точность, низкий уровень шума и стабильность работы.
6. Универсальные аксессуары и хорошее обслуживание.Просто начните производство сразу после его получения.
7. Рабочий стол изготовлен из чугунного литья, его симметричная геометрия обеспечивает плавное перемещение рабочего стола в пределах номинальной скорости.
8. Гидравлическая система включает в себя: гидравлическую станцию, гидравлическую систему, систему статического давления рабочего стола, систему трансмиссии главного привода, гидравлическую систему зажима балки, систему гидравлической балансировки вертикального поддона инструмента.
9. Этот вертикальный токарно-карусельный станок оснащен станцией управления подвеской.Стол управления оснащен всеми кнопками управления токарно-карусельным станком.Для облегчения работы оператора инструментальный пост оснащен портативным ручным рабочим блоком.
Спецификация продукции одностоечного вертикального токарного станка
Параметр можно настроить
Одностоечный вертикальный токарный станок Mahine может быть оснащен осью C для функций фрезерования и растачивания.
Имя | Единица | СК5112 | СК5116 | СК5123 | СК5125 | СК5131 |
Макс.диаметр поворота вертикальной стойки инструмента | мм | 1250 | 1600 | 2300 | 2500 | 3150 |
Диаметр рабочего стола | мм | 1000 | 1400 | 2000 | 2200 | 2500 |
Макс.высота заготовки | мм | 1000 | 1000 | 1250 | 1300 | 1400 |
Макс.вес заготовки | t | 3 | 5 | 8 | 10 | 10 |
Диапазон скорости вращения рабочего стола | об/мин | 6,3～200 | 5～160 | 3,2～100 | 2～62 | 2～62 |
Шаг скорости вращения рабочего стола | шаг | бесступенчатый | бесступенчатый | бесступенчатый | бесступенчатый | бесступенчатый |
Макс.сила резания вертикальной стойки инструмента | КН | 20 | 25 | 25 | 25 | 34 |
Горизонтальное перемещение вертикальной стойки инструмента | мм | 700 | 915 | 1210 | 1310 | 1610 |
Вертикальное перемещение вертикальной стойки инструмента | мм | 650 | 800/1000 | 800/1000 | 800/1000 | 800/1000 |
Размер секции панели инструментов | мм | 30×40 | 30×40 | 30×40 | 30×40 | 40×50 |
Детали производства одностоечного вертикального токарного станка

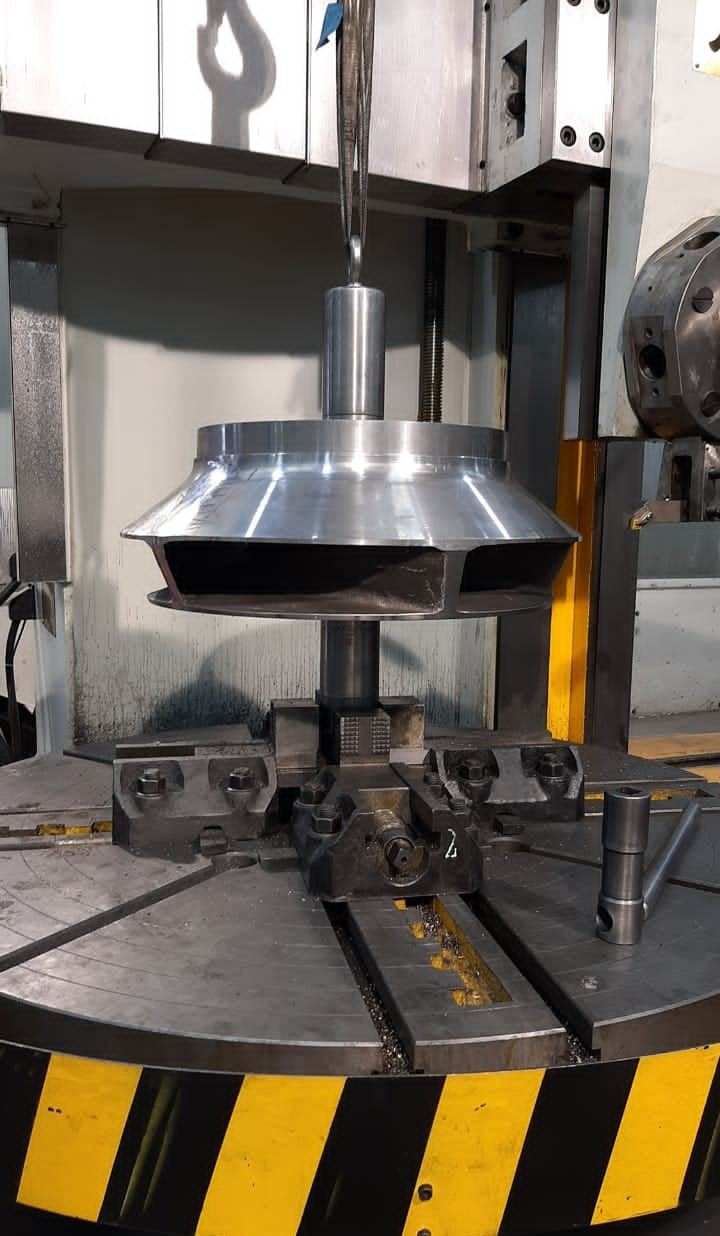

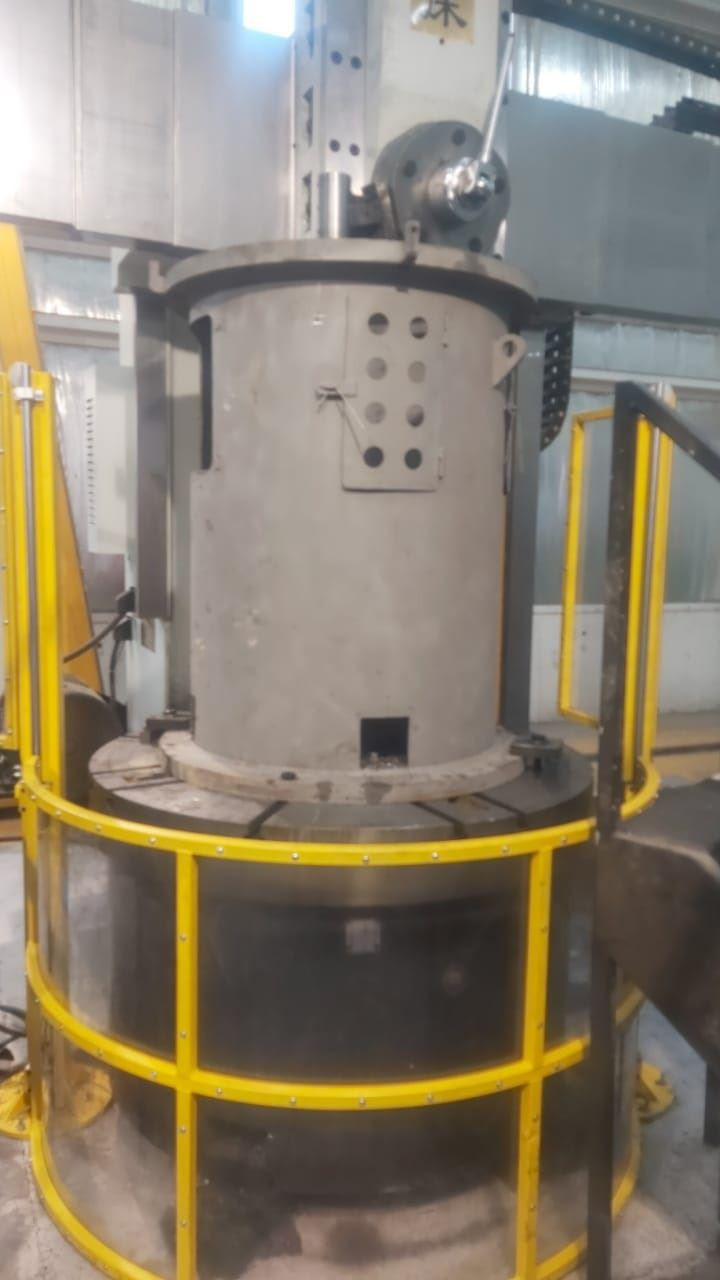

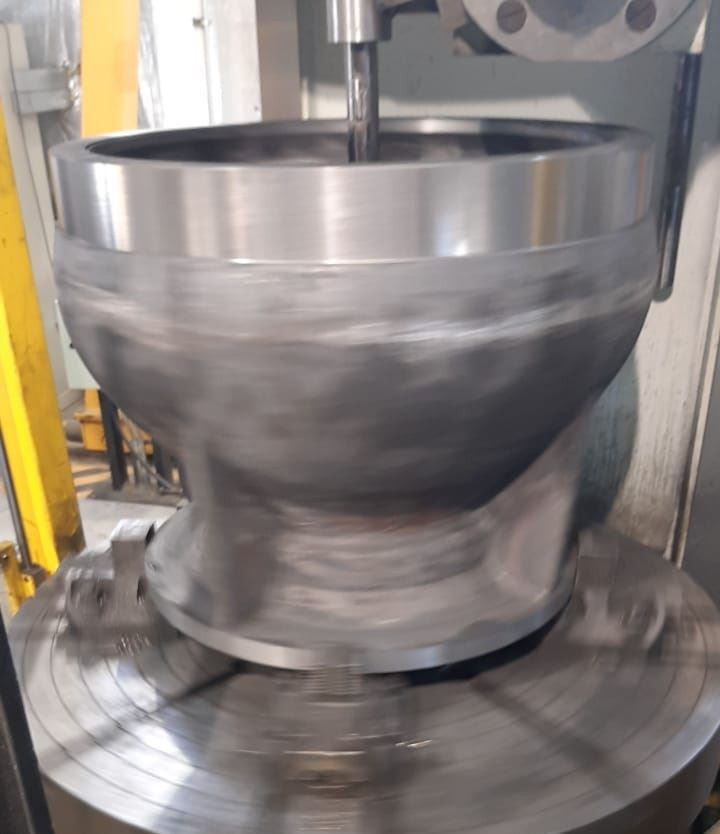

Заготовка на станке с ЧПУ VTL для справки.
Клиенты
Наши клиенты включают ITT, Siemens......
Различные размеры отвечают вашим различным потребностям.
Профессиональное тестирование
Упаковка и доставка
