Заказчик: СИМЕНС, ИТТ Диаметр обработки: 1250-3150 мм Высота обработки: 1000-1400 мм. Параметр может быть настроен
| Количество: | |
|---|---|

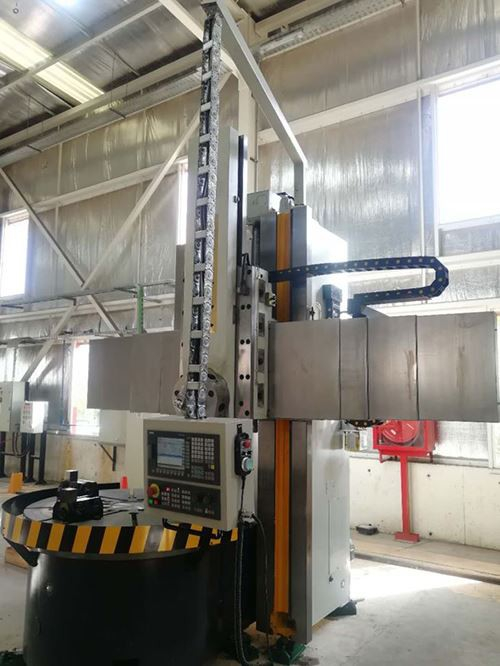

Основная особенность вертикально-револьверного токарно-карусельного станка с ЧПУ
1. Конструкция портальной рамы высокой жесткости, колонна и перекладина большого поперечного сечения, коробчатая конструкция, оптимизированное армирование. Все крупные детали анализируются методом конечных элементов для обеспечения жесткости в условиях напряжения.
2. В столе используются постоянные гидравлические статические направляющие, которые имеют большую грузоподъемность и высокую точность вращения.
3. Главный привод использует вторую или четвертую передачу для изменения скорости.Пользователи могут оборудовать главный двигатель переменного тока, сервопривод переменного или постоянного тока.
4. Энкодер шпинделя может поворачивать резьбу.
5. ШВП большого диаметра оснащена импортным редуктором Xingxing для обеспечения выходного крутящего момента.
6. Траверса оснащена стальными направляющими и гидравлической разгрузкой.Ось X может выбрать гидравлическо-статическую направляющую.Ось Z может выбрать скользящую композитную направляющую, отвечающую требованиям высокого положения и точности.
7. Независимая гидравлическая станция большой мощности, может быть оснащена масляным радиатором.
8. Перекладина оснащена стальным телескопическим ограждением, а инструментальная полана закреплена на гураде.
9. Система Siemens или FANUC.
10. Пользователи могут выбрать установку линейного управления с замкнутым контуром.
11. Пользователи могут оборудовать одну оперативную память инструмента с ЧПУ, одну оперативную память инструмента с ЧПУ и одну оперативную память ПЛК или две инструментальные плунжеры с ЧПУ.
12. Пользователи могут выбрать установку магазина инструментов.
13. Можно выбрать ножевой инструмент и шлифовальный шпиндель.
Преимущество:
Наша компания применяет международный передовой процесс литья смолы в песок.Отливки изготавливаются из стали HT300 и HT250, а затем дважды закаляются.Перед обработкой отливки подвергаются однократному отпуску.Отливки подвергаются вторичному отпуску после черновой обработки.В наибольшей степени закалка проходит в закалочной печи.Уменьшите внутреннее напряжение отливки и выполните вибрационное старение перед отделкой, чтобы предотвратить деформацию отливки, тем самым повышая точность станка.
Спецификация продукции вертикально-револьверного токарного станка с ЧПУ
Имя | Единица | СК5112 | СК5116 | СК5123 | СК5125 | СК5131 |
Макс.диаметр поворота вертикальной стойки инструмента | мм | 1250 | 1600 | 2300 | 2500 | 3150 |
Диаметр рабочего стола | мм | 1000 | 1400 | 2000 | 2200 | 2500 |
Макс.высота заготовки | мм | 1000 | 1000 | 1250 | 1300 | 1400 |
Макс.вес заготовки | t | 3 | 5 | 8 | 10 | 10 |
Диапазон скорости вращения рабочего стола | об/мин | 6,3～200 | 5～160 | 3,2～100 | 2～62 | 2～62 |
Шаг скорости вращения рабочего стола | шаг | бесступенчатый | бесступенчатый | бесступенчатый | бесступенчатый | 16 |
Макс.сила резания вертикальной стойки инструмента | КН | 20 | 25 | 25 | 25 | 34 |
Горизонтальное перемещение вертикальной стойки инструмента | мм | 700 | 915 | 1210 | 1310 | 1610 |
Вертикальное перемещение вертикальной стойки инструмента | мм | 650 | 800/1000 | 800/1000 | 800/1000 | 800/1000 |
Размер секции панели инструментов | мм | 30×40 | 30×40 | 30×40 | 30×40 | 40×50 |
Мощность главного двигателя | КВт | 22 | 30 | 30 | 37 | 45 |
Вес машины (прибл.) | t | 9 | 12.1 | 19.8 | 21.8 | 30 |
Габариты машины (ДхШхВ) | мм | 2280×2550×3400 | 2662×2800×3550 | 3235×3240×3910 | 3380×3360×4000 | 3450×3940×4200 |
Информация о продукте
Заготовка на металлообрабатывающем вертикальном токарном станке с ЧПУ
Клиенты
Упаковка
