Диаметр обработки: 1250-3150 мм Высота обработки: 1000-1400 мм. Параметр может быть настроен
| Количество: | |
|---|---|
Особенность
1. Одностоечный вертикальный токарный станок с ЧПУ серии CK подходит для столовых приборов из быстрорежущей стали, твердых сплавов и керамических столовых приборов, которые могут выполнять грубую и точную токарную обработку внешней цилиндрической поверхности, внутренней и внешней конической поверхности, винтовой резьбы, поверхности круговой дуги и сложная изогнутая поверхность для черного металла, цветного металла и некоторых неметаллических деталей.
2. Шестерня изготовлена из 40 Cr посредством высокочастотной закалки, твердость достигает HRC40-45.
3. Станина, как общая конструкция, изготовлена из высокопрочного чугунного литья с низким напряжением и принимает эффективные антивибрационные меры.
4. Балка изготовлена из высокопрочного чугуна с низкими напряжениями, обладающего достаточной жесткостью и прочностью для обеспечения точности машины.
5. Главный привод вертикальной тележки приводится в движение двигателем переменного тока, а диапазон скоростей стола реализуется с помощью 16-ступенчатого механизма изменения скорости шпинделя.
6. Система подачи (ось X, ось Z) приводится в движение серводвигателем.Гибкая муфта и шариковый винт напрямую соединяются для обеспечения горизонтальной и вертикальной подачи револьверной головки и быстрого перемещения.
8. Шпиндель рабочего стола оснащен высокоточным и регулируемым двухрядным коротким цилиндрическим роликоподшипником с радиальным зазором для центрирования.В осевом направлении используются направляющие с покрытием, рабочий стол отличается высокой точностью вращения, большой несущей способностью и небольшой термической деформацией.
9. Вертикальный токарный станок с ЧПУ оснащен серводвигателем переменного тока и шариковым винтом для привода.Головка траверсы оснащена закрытым щитком, повышает безопасность и удобство.
10. Вертикальный токарный станок с ЧПУ оснащен приводом двигателя переменного тока, 16-ступенчатым механизмом изменения скорости главного шпинделя и реализует диапазон скоростей рабочего стола.
Параметр может быть настроен
Вертикальный токарный станок с ЧПУ может быть оснащен осью C для функций фрезерования и растачивания.
Имя | Единица | СК5112 | СК5116 | СК5123 | СК5125 | СК5131 |
Макс.диаметр поворота вертикальной стойки инструмента | мм | 1250 | 1600 | 2300 | 2500 | 3150 |
Диаметр рабочего стола | мм | 1000 | 1400 | 2000 | 2200 | 2500 |
Макс.высота заготовки | мм | 1000 | 1000 | 1250 | 1300 | 1400 |
Макс.вес заготовки | t | 3 | 5 | 8 | 10 | 10 |
Диапазон скорости вращения рабочего стола | об/мин | 6,3～200 | 5～160 | 3,2～100 | 2～62 | 2～62 |
Шаг скорости вращения рабочего стола | шаг | бесступенчатый | бесступенчатый | бесступенчатый | бесступенчатый | 16 |
Макс.сила резания вертикальной стойки инструмента | КН | 20 | 25 | 25 | 25 | 34 |
Горизонтальное перемещение вертикальной стойки инструмента | мм | 700 | 915 | 1210 | 1310 | 1610 |
Вертикальное перемещение вертикальной стойки инструмента | мм | 650 | 800/1000 | 800/1000 | 800/1000 | 800/1000 |
Размер секции панели инструментов | мм | 30×40 | 30×40 | 30×40 | 30×40 | 40×50 |
Мощность главного двигателя | КВт | 22 | 30 | 30 | 37 | 45 |
Вес машины (прибл.) | t | 9 | 12.1 | 19.8 | 21.8 | 30 |
Габариты машины (ДхШхВ) | мм | 2280×2550×3400 | 2662×2800×3550 | 3235×3240×3910 | 3380×3360×4000 | 3450×3940×4200 |

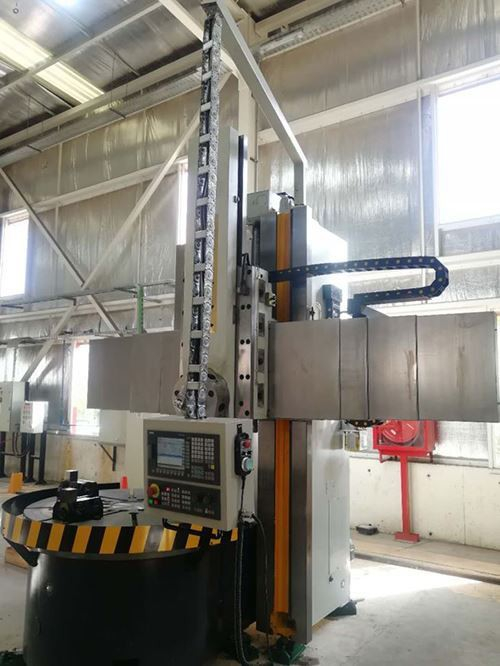

Детали производства одностоечных токарных станков с ЧПУ
Ключевые детали, используемые уже 20 лет, очень хорошо сочетаются друг с другом.
Шариковый винт отличается прочностью и стабильной работой.
Направляющая очень прочная и прямая.
Низкий уровень шума во время работы

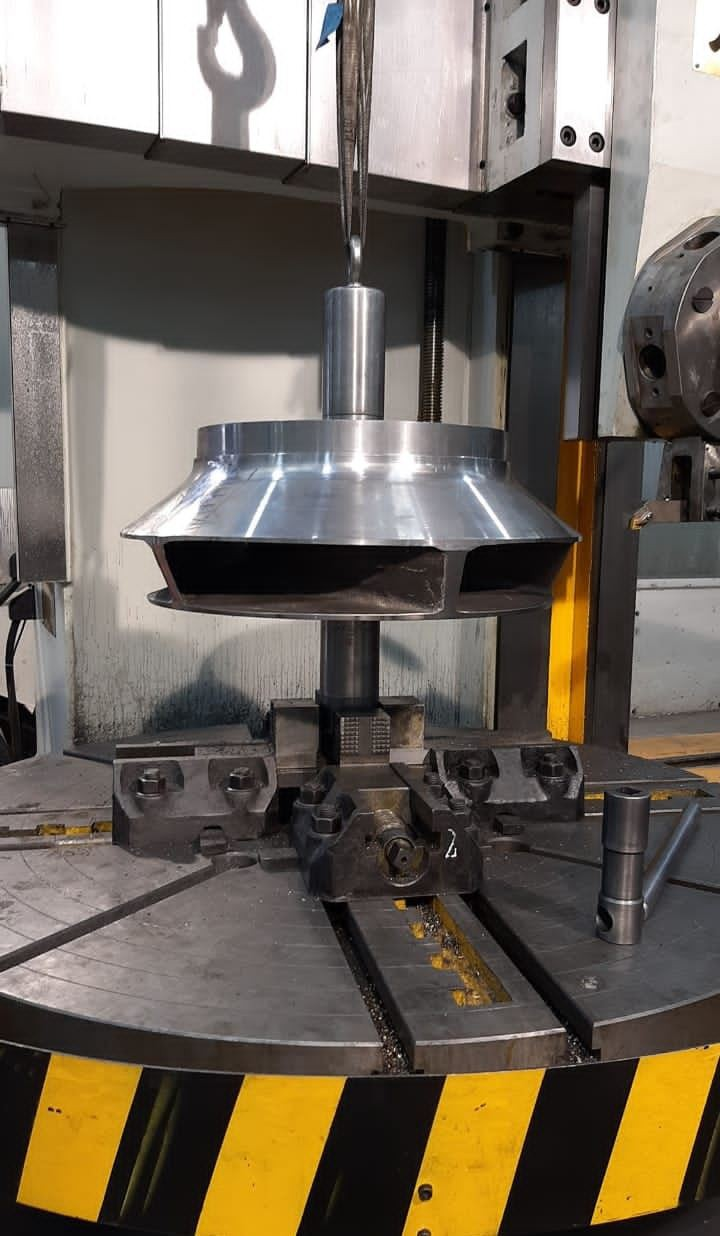

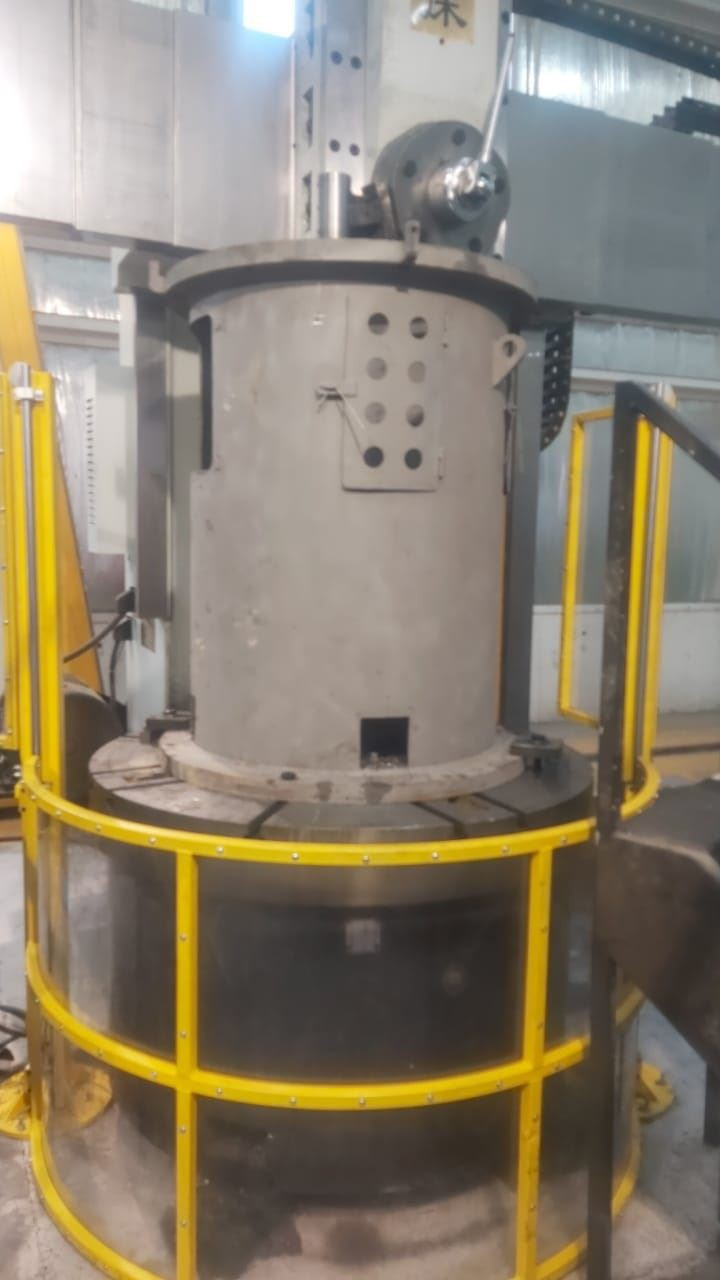

Заготовка
Вертикальный токарный станок хорошо справляется с более тяжелыми работами и лучше.
Клиенты
Наши клиенты включают ITT, Siemens......
Различные размеры отвечают вашим различным потребностям.
Упаковка от китайского производителя вертикальных токарных станков с ЧПУ
Серьезное и профессиональное тестирование
Упаковка и доставка
Цифлвиниад Циффрединол:
Decreuon ni gyda castio peiriannau повернется и повернется pheiriannau.Uwch beiriannydd a phrif beiriannydd gyda 35-45 месяцев или брофиад ждут и делят предложение peiriannol.
Wrth ddatblygu ar gyfer y blynyddoedd hyn, diolch i gefnogaeth gan wahanol gwsmeriaidled y byd, y dyddiau hyn rydymy yn datblygu'n gyflymach ac yn dod yn gyflenwr datrysiad предлагают хорошие профессиональные услуги.
Cydweithredu в chwmnïau Eidalaidd и ddatblygu a chynhyrchu Turn Fertigol Gydag Echel C a'u Gwerthu i Tsieina CNR Group, Корея, Индия, год Эйдал, Фрейнк, год Унол Далейтиау, Бразилия, а также eraill mwy na dwsin или wledydd a Rhanbarthau.
Rydym yn berchen ar ddau frand llachar:
Предложение Metel Edgev - предложение mewnosodiadau, предложение - предложение, предложение - морская звезда, предложение - предложение.
Возвращаемся к привилегированному гифленвиру, превращаем предложение в Циеину.
Mae'r swyddfa gwerthu dramor wedi'i lleoli в Даляне, mae'r gweithdy в Nhalaith Даляне в Хэбэе.
Галл год предлагает peiriant ddiwallu anghenion cyfansawdd amrywiol gan gynnwys troi, melino, drilio, malu a hefyd prosesu rhannau mwy cymhleth.
Мы предлагаем вам возможность выбора между Awyrofod, Traffig, Diwydiant Auto, Diwydiant Falf, Diwydiant Pwmp, Diwydiant Morol и другими.Nodweddion ein peiriant yw arbed ynni, gweithrediad cyflymach, cywirdeb uchel ac ati.
Когда вы делаете предложение, которое вам нужно, и вы можете сделать это, предложите множество предложений, которые могут быть полезны, если вы хотите, чтобы они были интегрированы в ваш бизнес, и вы можете сделать несколько простых предложений.
Mae ein cwmni hefyd yn blatfform sy'n cynnig Offer o safon, gwasanaeth dibynadwy, phrisiau цистадлеуол.
Rydym bob amser в teimlo bod holl lwyddiannau ein cwmni yn Uniongyrchol gysylltiedig a ansawdd y cynnyrch, rydym yn eu cynnig ac yn cael eu ymddiried gan gwsmeriaid byd-eang.
Maent yn bodloni'r gofynion ansawdd uchaf fel y nodir yn safon ISO9001, ISO14001, CE
Гверт
Uniondeb: Mae'n dod o ymdeimlad o anrhydedd ac mae'n seiliedig ar barch atoch chi'ch hun ac eraill.Arwain побл и ymddwyn один.
Отменено: Если вы хотите получить доступ к диналу, вы можете использовать canolbwyntio ar y cydweithrediad rhwng pobl, а затем приступить к работе с ddod ar, чтобы получить ответ.
Cyfrifoldeb: Byddwch yn ymwybodol y Gall yr hyn rydym yn ei wneud neu'n rhoi'r gorau i'wwneud arwain at rai canlyniadau i eraill neu i ni ein hunain.
Prydlondeb:Рой цимериад, трефн ак эффектилонрвидд в личной жизни, я помогу мне найти хорошее тело и ddibynadwy.
Cyfathrebu: Если вы поможете мне в работе, вы сможете помочь им и добиться эффекта, который может возникнуть в результате фобий, связанных с скоплением людей.
Время ожидания: Ридин ни'н адио и фины, ридин ни'н и гид анген эйн гилидд, ридин ни'н бриф гимнастау'р ип прозикт и история, ридин ни'н дилин кивает сифредин.
Uniondeb: P'un a ydych chi'n trin eraill neu chi'ch hun, gweithredwch bob amser yn unol â gwerthoedd cyfiawnder, gostrwydd, gwirionedd chyfiawnder.
