Заказчик: СИМЕНС, ИТТ Диаметр обработки: 1250-3150 мм Высота обработки: 1000-1400 мм. Параметр может быть настроен
| Количество: | |
|---|---|

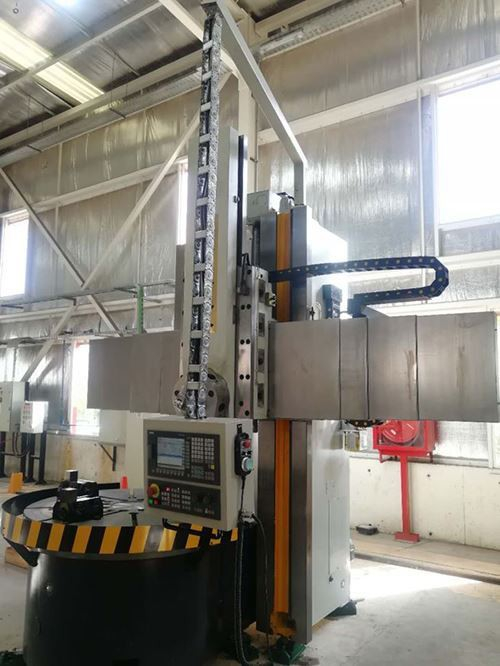

Особенность вертикального токарного станка 1600 мм серии CK
1. Он в основном используется для обработки пресс-форм и фланцев шин среднего диаметра, различных клапанов и трубопроводов, сосудов под давлением, гребных винтов, аксессуаров для пароходных машин, пластиковых форм, валов и других заготовок.
2. Подходит для обработки внутренней/внешней цилиндрической поверхности, конической поверхности, торцевой поверхности и т. д.
3. Подшипники шпинделя используют продукцию отечественных известных брендов.
4. Передняя бабка имеет симметричную структуру, чтобы обеспечить равномерную термическую деформацию, избегая смещения центра шпинделя.
5. Шестерни передней бабки и направляющие обработаны закалкой, чтобы обеспечить точную передачу и высокую жесткость.
6. Вертикальный токарный стол оснащен износостойким направляющим из цинкового сплава и имеет доступ к маслу под давлением (0,2-0,4 МПа) между направляющими для улучшения несущей способности верстака.
Спецификация продукции вертикального токарного станка 1600 мм серии CK
Параметр может быть настроен
Вертикальный токарный станок может быть оснащен осью C для функции фрезерного растачивания.
| Имя | Единица | СК5112 | СК5116 | СК5123 | СК5125 | СК5131 |
| Макс.диаметр поворота вертикальной стойки инструмента | мм | 1250 | 1600 | 2300 | 2500 | 3150 |
| Диаметр рабочего стола | мм | 1000 | 1400 | 2000 | 2200 | 2500 |
| Макс.высота заготовки | мм | 1000 | 1000 | 1250 | 1300 | 1400 |
| Макс.вес заготовки | t | 3 | 5 | 8 | 10 | 10 |
| Диапазон скорости вращения рабочего стола | об/мин | 6,3～200 | 5～160 | 3,2～100 | 2～62 | 2～62 |
| Шаг скорости вращения рабочего стола | шаг | бесступенчатый | бесступенчатый | бесступенчатый | бесступенчатый | бесступенчатый |
| Макс.сила резания вертикальной стойки инструмента | КН | 20 | 25 | 25 | 25 | 34 |
| Горизонтальное перемещение вертикальной стойки инструмента | мм | 700 | 915 | 1210 | 1310 | 1610 |
| Вертикальное перемещение вертикальной стойки инструмента | мм | 650 | 800/1000 | 800/1000 | 800/1000 | 800/1000 |
| Размер секции панели инструментов | мм | 30×40 | 30×40 | 30×40 | 30×40 | 40×50 |
| Мощность главного двигателя | КВт | 22 | 30 | 30 | 37 | 45 |
| Вес машины (прибл.) | t | 9 | 12.1 | 19.8 | 21.8 | 30 |
| Габариты машины (ДхШхВ) | мм | 2280×2550×3400 | 2662×2800×3550 | 3235×3240×3910 | 3380×3360×4000 | 3450×3940×4200 |
Детали производства
Направляющая очень прочная и прямая.
Низкий уровень шума во время работы
Заготовка
Вертикальный токарный станок хорошо справляется с более тяжелыми работами и лучше.
Мы используем наш вертикальный токарный станок для обработки колес поезда, которым требуется высокая округлость и гладкость.
Клиенты
Среди наших клиентов ITT, Siemens......
Различные размеры отвечают вашим различным потребностям.
Серьезное и профессиональное тестирование
Упаковка и доставка
