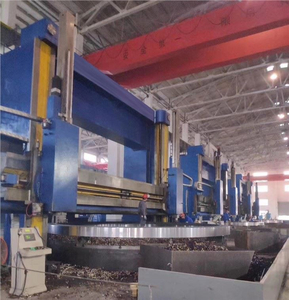

Большой вертикальный револьверный станок

Большой вертикальный револьверный станок

Диапазон диаметра поворота: 2500–16000 мм. Высота поворота настраивается в зависимости от потребностей.

Количество:
штат:





Запрос цены Добавить в корзину

Описание продукта

Применение большого вертикально-револьверного токарного станка серии CK

Этот большой двухколонный вертикальный револьверный токарный станок подходит для обработки инструментов из быстрорежущей стали, твердого сплава и керамики.Он может выполнять черновую и чистовую обработку деталей из различных черных, цветных металлов и некоторых неметаллических материалов.Он может выполнять токарную обработку внутренних и внешних цилиндрических поверхностей, внутренних и внешних конических поверхностей, торцевых поверхностей и такие процессы резки, как нарезание канавок, метрической и дюймовой резьбы и вращающихся поверхностей.

Особенность большого вертикально-револьверного токарного станка серии CK

(1) Крупные детали, такие как основание, верстак, поперечина и толкатель, изготовлены из высокопрочного, хорошо шлифоваемого серого чугуна, который закален и обожжен для устранения внутренних напряжений без деформации.

Рельсы станины, балки, толкатели и другие поверхности направляющих зачищаются и шлифуются вручную, обеспечивая хорошие контактные поверхности и высокую точность.Балка гидравлически фиксируется в двух точках, что позволяет потреблять большое количество ножа и не дрожит.

(2) Подача большого вертикального револьверного станка оснащена серводвигателем переменного тока и шариковинтовой передачей, а прямой держатель инструмента с крейцкопфом оснащен закрытой крышкой, что повышает безопасность и удобство работы станка.

Главный привод вертикальной тележки приводится в движение двигателем переменного тока, а диапазон скоростей стола реализуется посредством 16-ступенчатого механизма изменения скорости шпинделя.

(3) Балки и двойные винты используются для перемещения балок вдоль левых и правых направляющих колонн.Высокопрочные чугунные материалы левой и правой колонн и соединительных балок станка с низким напряжением делают станок более прочным и жестким.После старения напряжение снимается и обеспечивается точность станка.

(4) Балка изготовлена из высокопрочного чугуна с низкими напряжениями и имеет достаточную жесткость и прочность для обеспечения точности машины.Контактная поверхность балки и рельса колонны склеена износостойким мягким рельсовым ремнем из ПТФЭ, который имеет небольшой коэффициент трения и значительно продлевает срок службы.

Спецификация продукции

Вертикальный токарный станок может быть оснащен осью C.

Элемент	Единица	СК5225	СК5235	СК5240	СК5250	СК5263	СК5280	СК52100	СК52125
Макс.Диаметр поворота	мм	2500	3500	4000	5000	6300	8000	10000	12500
Макс.Высота заготовки	мм	1600/2000 /2200	1600/2000/ 2200	1600/2000/ 2200	4000	4000	4000	4000	5500
Диаметр рабочего стола	мм	2250	2850	3150	4500	5700	7100	7500	7500
Макс.Вес рабочего стола	t	16.10.	16.10.20.32	16.10.32 /40/50/63	32/40/50 /63150	63/80 /100/150	100/125/150	150/250	250
Шаг вращения рабочего стола		бесступенчатый	бесступенчатый	бесступенчатый	бесступенчатый	бесступенчатый	бесступенчатый	бесступенчатый	бесступенчатый
Скорость вращения рабочего стола	об/мин	2~63	2~63	2~63	0,32~32	0,32~32	0,32~32	0,2~20	0,16～16
Макс.Крутящий момент рабочего стола	КН·м	63	63	63	150	150	150	640	640
Макс.Крутящий момент стойки инструмента	КН	53	53	53	63	63	63	125
Правый диапазон подачи инструмента	мм/мин	0,25~90	0,25~90	0,25~90	0,10~500	0,10~500	0,10~500	-	0,10~500
Правый инструментальный пост, быстрое движение	мм/мин	1550	1550	1550	4000	4000	4000	4000	4000
Левый инструментальный пост, быстрое движение	мм/мин	5000	5000	5000	4000	4000	4000	4000	4000
Диапазон подачи левой инструментальной стойки	мм/мин	1-2000	1-2000	1-2000	0,10~500	0,10~500	0,10~500	-	0,10~1000
Угол поворота стойки инструмента		±30°	±30°	±30°	-	-	-	-	-
Раздел инструментов	мм	40×50	40×50	40×50	280x280	280x280	280x280	80x80	100x100 (Макс)
Секция оперативной памяти	мм	-	-	-	-	-	-	320x320	400x400
Путешествие луча	мм	1250/1650/ 1850	1250/1650/1850/ 2150/2800	1250/1650/1850/ 2150/2800/3500	2150/2800/ 3000/4500	3000/3500/ 4500	3000/3500/ 4500/5000	3250/3750/ 4500/5000	4000/4500/ 5000
Скорость подъема балки	мм/мин	350	350	350	410	410	410	300	300
Мощность главного двигателя	кВт	55	55	55	75/90	90	90/132	132	132
Масса	t	41	45	47	200	215	-	-	465
