Модель:CW6163,CW6180,CW61100,CW61125,CW61140
| Количество: | |
|---|---|
Особенность обычных токарных станков с плоской станиной
1. Этот станок может выполнять различные токарные работы: он может обрабатывать различные части внешнего круга, внутреннего отверстия, концевой и метрической резьбы, резьбы Витворта, модульной резьбы и делительного диаметра поверхности, образующей резьбу;Кроме того, вы также можете удовлетворить требования к сверлению, каждому отверстию, наборам и другим материалам.Его также можно использовать в твердорежущем инструменте для мощной резки, обработки различных черных и цветных металлов.
2. Машина обладает такими преимуществами, как высокая мощность, высокая скорость, низкий уровень шума, высокая жесткость, высокая точность и хорошая точность.Он также имеет такие преимущества, как простота в эксплуатации, гибкость в эксплуатации, удобство в эксплуатации, безопасность и надежность.Кроме того, станок, используемый в производстве фирменных производителей устройства управления скоростью с преобразованием частоты переменного тока, четырехступенчатого бесступенчатого управления скоростью, в оригинальном обычном токарном станке основан на повышении точности работы, стабильности и надежности.
4. Размер прецизионно обработанных деталей на станке довести до уровня шероховатости поверхности IT7 до Ra 1,6.Он имеет следующие характеристики:
1) Двойные сухожилия боковой стенки кровати большой ширины, внутренние ребра с использованием коробчатых и наклонных сухожильных композитных структур и общая высокая жесткость.
2)Концентрированная сдвижная доска для манипулирования имеет механизмы быстрой передачи, с одной ручкой, визуализирующей манипуляцию.
3) Структурная жесткость и жесткость трансмиссии токарного станка, высокая точность и стабильность, а также мощная резка.
4) Рельсы станины с закалкой VHF, движение, легкие и гибкие, длительный срок службы, повышают точность обработки.
5) Общий вид, легко протирать и обслуживать.
Параметр обычных токарных станков с плоской станиной
Элемент | Единица | CW6163 | CW6180 |
Качели над кроватью | мм | Φ630 | Φ800 |
Поворот через поперечную направляющую | мм | Φ350 | Φ480 |
Расстояние между центром | мм | 1000/1500/2000/3000/4000/5000/6000/7000/8000/9000/10000 | |
Качание через седло | мм | Φ800x300 | Φ970x300 |
Отверстие шпинделя | мм | Φ105 | |
Конусность отверстия шпинделя | Метрика 120, Морзе 5 | ||
Диапазон скорости шпинделя | об/мин | 6 шаг, 6-800 | |
Шаг подачи | виды | 72 | |
Диапазон продольной подачи | 0,1-1, 52, 1,6-24 | ||
Скорость поперечной и продольной подачи | 1:02 | ||
Скорость быстрой подачи каретки | м/мин | 4 | |
Шаг винта ходового винта | 12 | ||
Диапазон метрической резьбы | мм | 1-240, 50 видов | |
Диапазон дюймовой резьбы | мм | 28-1 27 видов | |
Диапазон резьб модуля | мм | 0,5-120 53 вида | |
Диапазон шага резьбы | 1 дюйм | 28-1 24 вида | |
Секция хвостовика инструментов | мм | 30х30 | |
Поворотный гнев позиции инструмента | ±90° | ||
Макс. перемещение поперечной направляющей | мм | 420 | |
Макс.ход верхнего слайда | мм | 200 | |
перемещение пиноли задней бабки | мм | 250 | |
конус пиноли задней бабки | Морс 6 | ||
наводчик центра | Морс 6 | ||
Макс. поперечное перемещение хвостового пальца | мм | ±20 | |
Мощность главного двигателя | 11 кВт/1440 об/мин | ||
Быстрая мощность двигателя | 1,1 кВт/1440 об/мин | ||
Мощность двигателя охлаждающей жидкости | 0,15 кВт | ||
Вес токарного станка | кг | 3700 | |
Элемент | Единица | CW61100 | CW61125 | CW61140 |
Качели над кроватью | мм | 1000 | 1250 | 1400 |
Поворот через поперечную направляющую | мм | 615 | 860 | 1010 |
Ширина направляющей | мм | 600 755 | ||
Расстояние между центром | мм | 1000/1500/2000/3000/4000/5000/6000/7000/8000/9000/10000 | ||
Макс.заготовка через шпиндель | мм | 128 | ||
Отверстие шпинделя | мм | 130 | ||
Конусность отверстия шпинделя | Метрика 140 | |||
Диапазон скорости шпинделя | об/мин | По часовой стрелке: 21 вид 3,15-315 | ||
об/мин | Против часовой стрелки: 12 видов 5-400 | |||
Шаг подачи | виды | 56 видов | ||
Диапазон продольной подачи | 0,1-12 мм/об | |||
Скорость поперечной и продольной подачи | 0,05-6 мм/об | |||
Скорость быстрой подачи каретки | м/мин | 0,025-3 мм/об | ||
Диапазон метрической резьбы | мм | 43 1–120 мм | ||
Диапазон дюймовой резьбы | мм | 29 28-3/8 зубьев/дюйм | ||
Диапазон резьб модуля | мм | 45 0,5-60 мм | ||
Диапазон шага резьбы | 1 дюйм | 25 1-55 | ||
Расстояние между осевой линией шпинделя и стойкой инструмента | мм | 48 | ||
Секция хвостовика инструментов | мм | 45х45 | ||
Поворотный гнев позиции инструмента | ±90° | |||
Макс. перемещение поперечной направляющей | мм | 1450, 1950-14950 | ||
Макс.ход верхнего слайда | мм | 520/750 | ||
Быстрая скорость передвижения | мм | Продольный: 3740 мм/мин | ||
Крест: 3740 мм/мин. | ||||
Горка | ||||
Диаметр и ход центральной пиноли | мм | 140, 300 | ||
Конус пиноли задней бабки | мм | Метрика 80 | ||
Мощность главного двигателя | кВт | 22 | ||
Скорость вращения двигателя | об/м | 1470 | ||
Слайд быстрой мощности двигателя | кВт | 1.5 | ||
Мощность двигателя охлаждающей жидкости | кВт | 0.15 | ||
Расход насоса охлаждающей жидкости | Л/М | 45 | ||

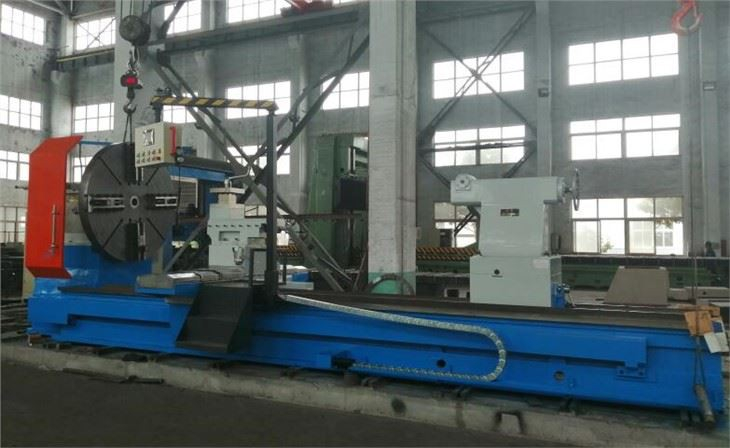

Взгляд мастерской
Взгляд клиента
