Особенность горизонтального токарного станка с ЧПУ
1. Токарный станок с ЧПУ этой серии подходит для выполнения внутренней и внешней токарной обработки, торцовки, долбежки и обработки метрической, модульной и диаметральной резьбы, а также автоматической смены инструментальной стойки.Он может осуществлять непрерывную токарную обработку и сохранение процесса обработки многих заготовок по выбору.Он подходит для токарной обработки заготовок вала, диска и втулки, а также для мелкосерийного производства и различных аналогичных заготовок с разными характеристиками.и виды.
2. Токарные станки этой серии обладают высокой мощностью, хорошей жесткостью, приятным внешним видом и простотой эксплуатации.Точность обрабатываемой детали достигает IT7, а шероховатость поверхности Ra 3,2 мкм.
3. Главный вал может иметь бесступенчатое регулирование скорости с преобразованием частоты и трехопорную конструкцию главного вала с хорошей жесткостью.
4. Широкий диапазон резки, позволяет обрабатывать внешний круг и внутреннее отверстие.Торцевая поверхность, режущая канавка, коническая поверхность, фаска, коническая или цилиндрическая резьба и дуговая поверхность.
5. Подходит для резки заготовок различной формы и размера.
6. Высокая точность обработки и стабильное качество обработки.
Параметр горизонтального токарного станка с ЧПУ
Элемент | единица | СК6150 | СК6163 | СК6180 | СК61100 | СК61125 |
Качели над кроватью | мм | 300 | 630 | 800 | 1000 | 1250 |
Качаемся над каретой | мм | 650 | 335 | 400 | 650 | 850 |
Макс.длина заготовки | мм | 1000-10000 | ||||
Ширина направляющей | мм | 420 | 550 | 600 | 600 | 600 |
Конус шпинделя | мм | 90, 1:120 | 120 1:120 | 120 1:120 | 120 1:120 | 120 1:120 |
Скорость вращения шпинделя | об/мин | 50-1600 | 70-260.25-100, 220-850 | 70-260.25-100, 220-850 | 70-260.25-100, 220-850 | 70-260.25-100, 220-850 |
Концевая конструкция шпинделя | С8 | С11 | С11 | С11 | С11 | |
Отверстие шпинделя | мм | 82 | 100 | 100 | 100 | 100 |
Мощность главного двигателя (преобразование частоты) | кВт | 7.5 | 11 | 11 | 11 | 11 |
| Инструмент после путешествия | мм | Х: 300, Я: 1000 | Х: 400, З: 1000-5000 | Х: 500, З: 1000-5000 | Х: 500, З: 1000-5000 | Х: 500, З: 1000-5000 |
Диаметр шарикового винта x шаг | мм | Х: 2506 З: 6008 | Х: 3206, З: 5010-8312 | Х: 3206, З: 5010-8312 | Х: 3206, З: 5010-8312 | Х: 3206, З: 5010-8312 |
Высокая скорость подачи | мм/мин | Х:4000 Я:6000 | Х:4000.З: 6000 мм | Х:4000.З: 6000 мм | Х:4000.З: 6000 мм | Х:4000.З: 6000 мм |
Точность положения | мм | Х:0,010, Z:0,025 | Х:0,012, Z0,032 | Х:0,012, Z0,032 | Х:0,012, Z0,032 | Х:0,012, Z0,032 |
Точность повторного позиционирования | мм | Х:0,005, Я:0,008 | Х:0,006, Я:0,010 | Х:0,006, Я:0,010 | Х:0,006, Я:0,010 | Х:0,006, Я:0,010 |
Точность обработки | ИТ6-ИТ7 | ИТ6-ИТ7 | ИТ6-ИТ7 | ИТ6-ИТ7 | ИТ6-ИТ7 | |
Шероховатость | Ра 1,6 | Ра 1,6 | Ра 1,6 | Ра 1,6 | Ра 1,6 | |
Изменение положения стойки инструмента | мм | 0.005 | 0.005 | 0.005 | 0.005 | 0.005 |
Раздел инструментов | мм | 25x25 | 32X32 | 32X32 | 32X32 | 32X32 |
Диаметр пиноли задней бабки | мм | 75 | 100 | 100 | 100 | 100 |
Ход пиноли задней бабки | мм | 150 | 250 | 250 | 250 | 250 |
Конус задней бабки | Морс | 5# | 6# | 6# | 6# | 6# |
система ЧПУ | Сименс, ФАНУК, ГСК | Сименс, ФАНУК, ГСК | Сименс, ФАНУК, ГСК | Сименс, ФАНУК, ГСК | Сименс, ФАНУК, ГСК | |
Крутящий момент двигателя | Нм | Х:6, Я:10 | Х:10, Я:15 | Х:10, Я:15 | Х:10, Я:15 | Х:10, Я:15 |
Диаметр патрона (три кулачка | мм | 250 | 325 | 400 | 400 | 400 |

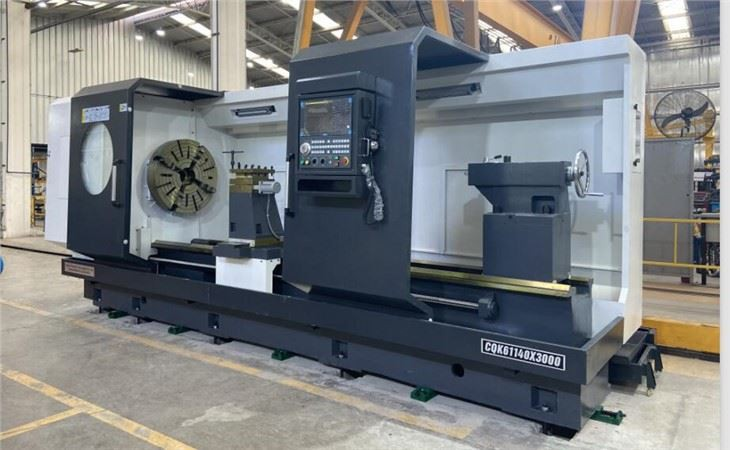

Детали горизонтального токарного станка с ЧПУ
Всемирно известное технологическое оборудование и мастерская
Взгляд клиента
Ценить
Честность: она исходит из чувства чести и основана на уважении к себе и другим.Заставляйте людей действовать честно.
Единство: Это одна из выдающихся человеческих ценностей, ориентированная на взаимное сотрудничество между людьми, особенно при столкновении с трудностями.
Ответственность: Помните, что то, что мы делаем или прекращаем делать, может иметь некоторые последствия для других или для нас самих.
Пунктуальность: придать нашей личности характер, порядок и эффективность, помочь нам лучше выполнять нашу работу и заслуживать доверия.
Общение: помогает нам эффективно обмениваться мыслями, мыслями и чувствами с окружающими нас людьми в сердечной атмосфере.
Работа в команде: Мы складываемся, мы все нужны друг другу, мы главные герои одного проекта и одной истории, преследуем общую цель.
Честность: независимо от того, относитесь ли вы к другим или к себе, всегда действуйте в соответствии с ценностями справедливости, честности, правды и справедливости.
почему выбрали нас
1.Лучший компонент
Почти все комплектующие станков поставляются из Германии, Японии, Америки и известного китайского производителя.
2.Клиенты
У нас есть справочные клиенты в более чем 40 странах, таких как Siemens, ITT, Hanwha, CRRC, Bombardier....
3. Устойчивая технология
Мы владеем устойчивой технологией производства станков, которые гарантируют стабильность и более длительный срок службы.
4. Строгое обнаружение качества
Качество и точность наших станков строго гарантируются КИМ, циферблатным индикатором и т. д. и нашими опытными работниками.
5. Наши люди
Наши люди профессиональны, добры и трудолюбивы к нашим клиентам.
