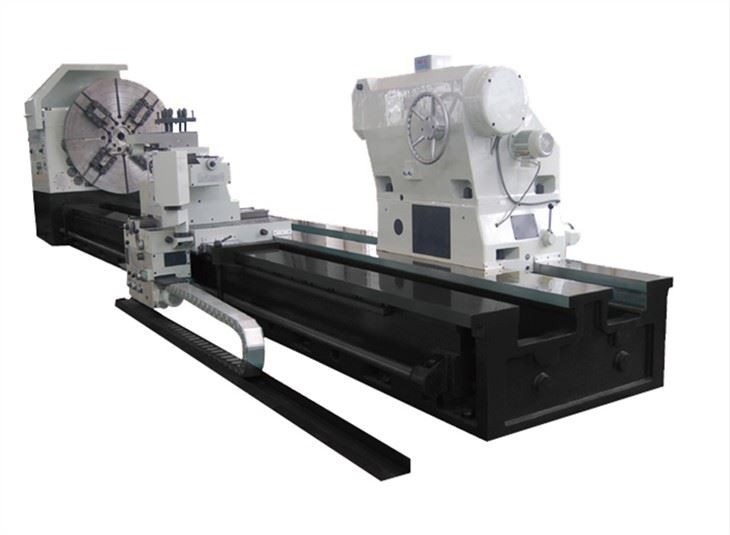

Горизонтальный планшетный токарный станок для тяжелых условий эксплуатации Модель: CW61100, CW61125, CW61140
| Количество: | |
|---|---|
Особенность тяжелого горизонтального токарного станка с планшетом
Передняя бабка, коробка передач, фартук и станина изготовлены из высококачественного чугуна!и все они отлиты по технологии литья из смолы и песка.
Токарный станок отличается высокой производительностью!высокая точность, высокая жесткость и отличная производительность резки.
Спецификация продукции тяжелого горизонтального планшетного токарного станка
Элемент | Единица | CW61100 | CW61125 | CW61140 |
Качели над кроватью | мм | 1000 | 1250 | 1400 |
Поворот через поперечную направляющую | мм | 615 | 860 | 1010 |
Ширина направляющей | мм | 755 | ||
Вес загрузки | Кг | 6000-20000 | ||
Расстояние между центром | мм | 1000/1500/2000/3000/4000/5000-10000 | ||
Макс.заготовка через шпиндель | мм | 128 | ||
Отверстие шпинделя | мм | 130 | ||
Конусность отверстия шпинделя | Метрика 140 | |||
Диапазон скорости шпинделя | об/мин | По часовой стрелке: 21 вид 3,15-315 | ||
об/мин | Против часовой стрелки: 12 видов 5-400 | |||
Шаг подачи | виды | 56 видов | ||
Диапазон продольной подачи | 0,1-12 мм/об | |||
Скорость поперечной и продольной подачи | 0,05-6 мм/об | |||
Скорость быстрой подачи каретки | м/мин | 0,025-3 мм/об | ||
Диапазон метрической резьбы | мм | 43 1–120 мм | ||
Диапазон дюймовой резьбы | мм | 29 28-3/8 зубьев/дюйм | ||
Диапазон резьб модуля | мм | 45 0,5-60 мм | ||
Диапазон шага резьбы | 1 дюйм | 25 1-55 | ||
Расстояние между осевой линией шпинделя и стойкой инструмента | мм | 48 | ||
Секция хвостовика инструментов | мм | 45х45 | ||
Поворотный гнев позиции инструмента | ±90° | |||
Макс. перемещение поперечной направляющей | мм | 1450, 1950-14950 | ||
Макс.ход верхнего слайда | мм | 520/750 | ||
Быстрая скорость передвижения | мм | Продольный: 3740 мм/мин | ||
Крест: 3740 мм/мин. | ||||
Горка | ||||
Диаметр и ход центральной пиноли | мм | 140, 300 | ||
Конус пиноли задней бабки | мм | Метрика 80 | ||
Мощность главного двигателя | кВт | 22 | ||
Скорость вращения двигателя | об/м | 1470 | ||
Слайд быстрой мощности двигателя | кВт | 1.5 | ||
Мощность двигателя охлаждающей жидкости | кВт | 0.15 | ||
Расход насоса охлаждающей жидкости | Л/М | 45 | ||
Мастерская
