Качели над кроватью: 500 мм, 660 мм, 800 мм. Диаметр шпинделя: 82 мм
| Количество: | |
|---|---|

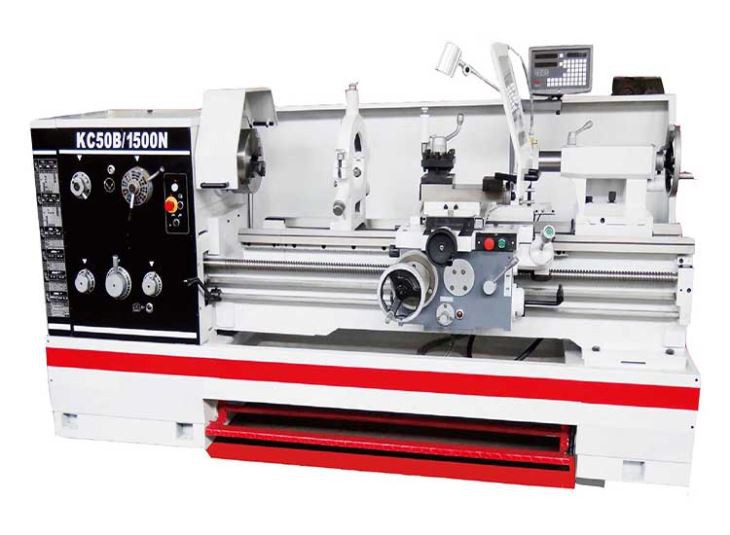

Представление продукта токарного станка с плоским двигателем
Горизонтальный 2-осевой токарный станок серии CJ-YB способен выполнять шпиндель передней бабки, изготовленный из литейной легированной стали.Он закален, отшлифован и динамически сбалансирован.
Шпиндель имеет трехточечные прецизионные подшипники.
Спецификация продукции токарного станка с плоским двигателем
Модель №. | CJ6250YB | CJ6266YB | CJ6280YB |
Качели над кроватью | Φ500 мм (20 дюймов) | Φ660 мм (26 дюймов) | Φ800 мм (31 дюйм) |
Качаемся над каретой | Φ300 мм (12 дюймов) | Φ420 мм (17 дюймов) | Φ560 мм (22 дюйма) |
Макс.Качели в зазоре | Φ710 мм (28 дюймов) | Φ870 (34 дюйма) | Φ1010(40 дюймов) |
Макс.Длина заготовки | 1000/1500/2500/2000/3000/4000мм | ||
Эффективная длина зазора | 230 мм | ||
Ширина кровати | 405 мм | ||
Отверстие шпинделя | Φ82 мм | ||
Конусность отверстия шпинделя | Метрика 90-(1:120) | ||
Число оборотов шпинделя | 24 шага | ||
Диапазон скоростей шпинделя | 9-1600 об/мин | ||
Резьба метрический шаг | 0,5-224 мм/48 видов | ||
Нитки имперские смолы | 72-1/8TPI/46 видов | ||
Диаметральный шаг резьбы | 56-1/4D/45 видов | ||
Шаги модуля резьбы | 0,5-112 мм/42 вида | ||
Диапазон подач продольных | 0,028-6,43 мм (0,001-0,2392 дюйма) | ||
Диапазон кормов поперечный | 0,012–2,73 мм (0,004–0,1032 дюйма) | ||
Внешний диаметр пиноли задней бабки | Φ75 мм | ||
Макс.Траверса пиноли задней бабки | 150 | ||
Конус пиноли | НЕТ.5 (морс) | ||
Макс.Путешествие составного отдыха | 145 мм | ||
Макс.Перекрестное путешествие по слайдам | 360 мм | ||
Макс.Размер хвостовика инструмента (ШxВ) | 25х25мм | ||
Мощность главного двигателя | 7,5 кВт/9 кВт | ||
По всем размерам (ДxШxВ) | 2700/3200/3700/4200/5700)х1150х1800мм | ||
Вес нетто: | 2850-5300кг | ||

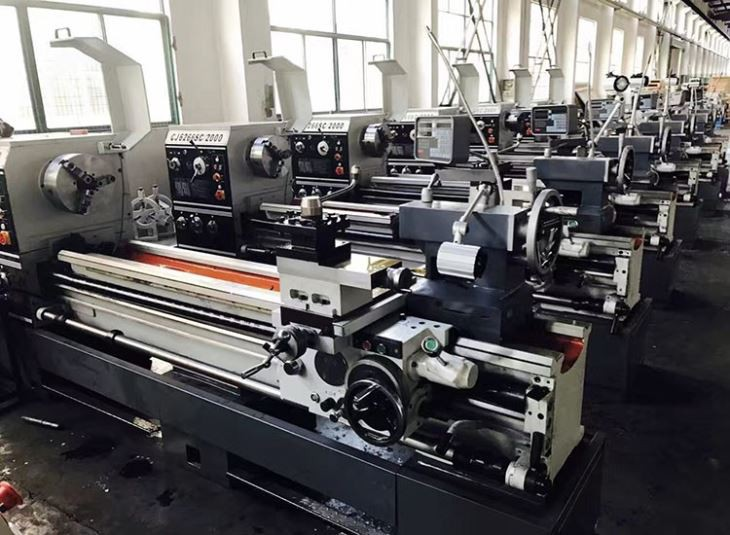

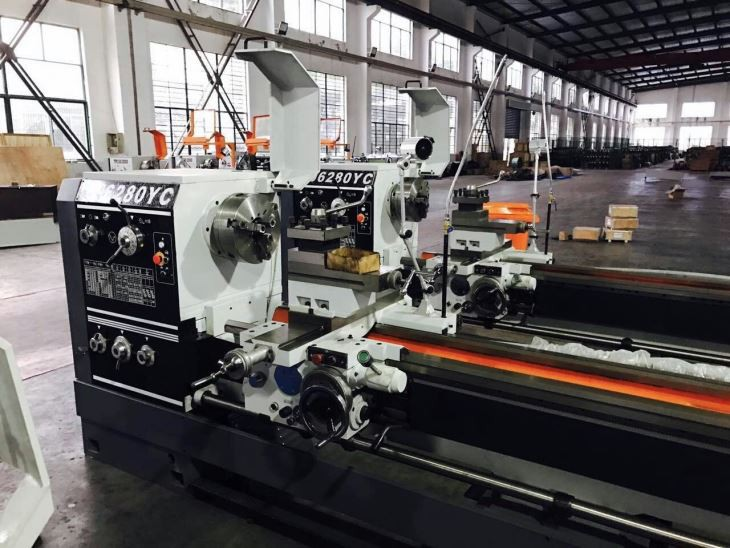

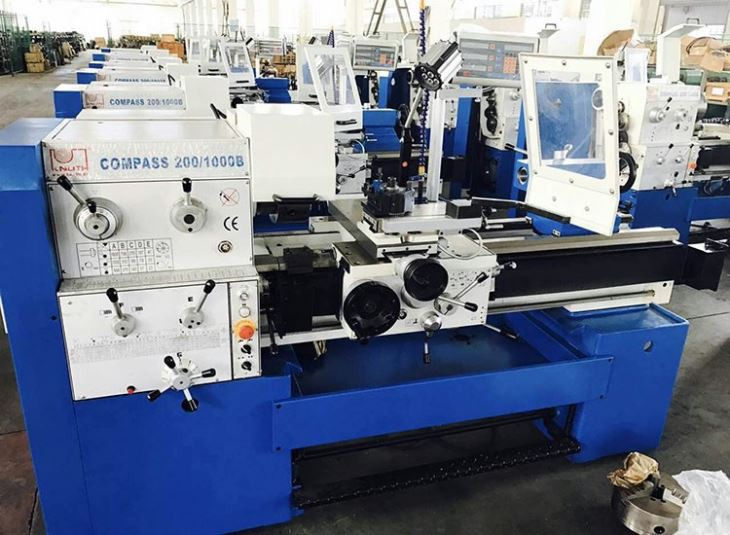

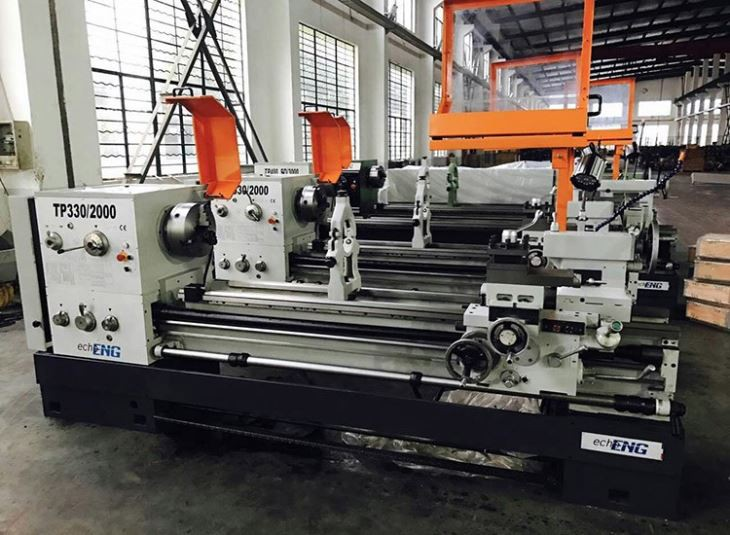

Детали производства
Производственное оборудование

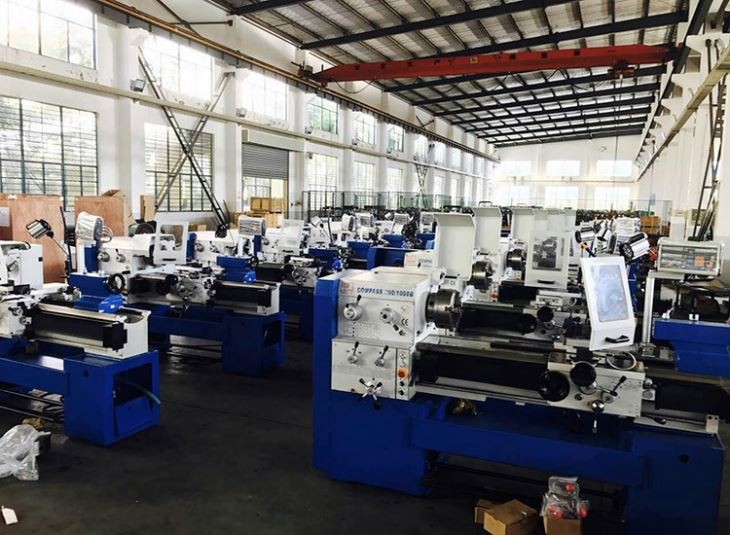

Взгляд мастерской
Упаковка и доставка
Послепродажное обслуживание: на все части вертикального токарного станка предоставляется гарантия один год, в течение одного года мы заменим детали, если каждая деталь неисправна из-за проблем с качеством.
Мы назначим профессионального инженера для установки, услуги переводчика английского языка бесплатны.
Мы можем предоставить различные размеры для широкого использования, а гибкая конфигурация может удовлетворить различные потребности.
