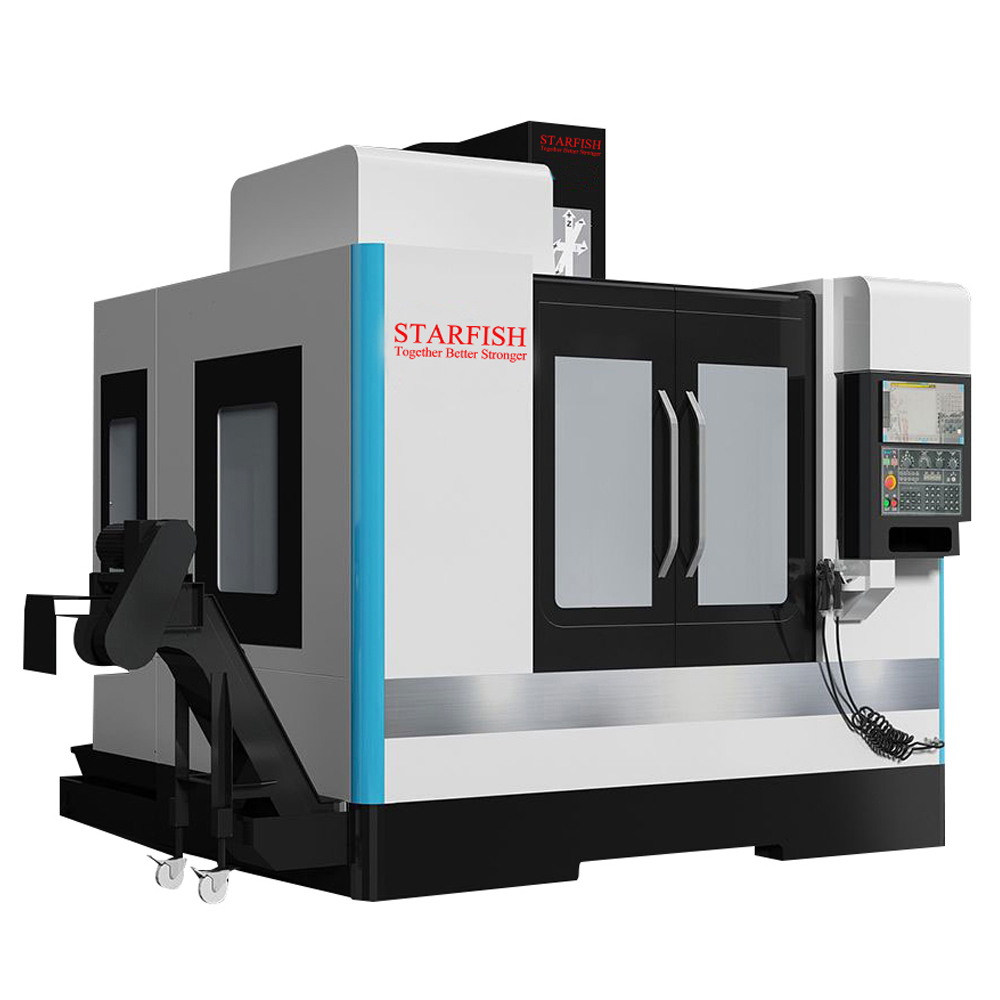

Особенность 5 оси вертикальной обработки
1. машинная кровать, колонка, шпиндельная коробка и другие ключевые компоненты используются в отличных отливках, стабильной организации, постоянном качеством. Отливки анализируются путем компьютерного расчета анализа конечных элементов, а разумная структурная прочность и подкрепление сопоставляются для обеспечения высокой жесткости механизма. Структура литья принимает цельной технологии литья и структуры коробки, а обработка принимает большую пентаэдрическую обработку для завершения обработки одним зажимом, так что у машинного инструмента высокая жесткость, высокая прочность и превосходная геометрическая и позиционная точность. Машина имеет высокую жесткость, высокую прочность и превосходную геометрическую точность и может гарантировать долгосрочную стабильность и высокую точность машины. Чтобы предотвратить деформацию после обработки, отливки тщательно отжигают для устранения внутреннего напряжения.
2. Основание широко, колонна представляет собой треугольную структуру коробки, конструкция полной опоры с тяжелой нагрузкой, твердая конструкция, может обеспечить тяжелую нагрузку во время обработки, высокая скоростная режущая вибрация - это малый, низкий шум.
3. Симметричный дизайн левого и справа, весовой баланс обеих сторон колонны может поддерживать стабильность точности машины.
4. Шпиндельная коробка подкреплена ребрами, а длина контакта между шпиндельной коробкой и столбцом подходит для обеспечения стабильной опоры для шпинделя.
5. Трех осевые винты применяют шариковые винты с большим диаметром C3 с предварительно натянутой конструкцией, которая может эффективно устранить тепловое удлинение винтов, а точность позиционирования полностью принята стандартом ISO-230-2.
6. Ось XYZ принимает линейный гид ролика, который имеет характеристики высокой жесткости, низкого шума и низкого трения, и она может сделать быстрое смещение и получить наилучшую точность округления.
7. Образец смещения x/y/z: 24/24/24 м/мин.
8. 3-осевой сервоприводы принимает абсолютное обнаружение, не нужно возвращать дом каждый раз, когда обрабатывает, что может повысить эффективность, и в то же время, поскольку не существует предельного переключателя, он может снизить частоту отказов и повысить надежность машины.
9. Трехновый сервоприводный двигатель и винт непосредственно соединены точной связью, которая может устранить разрыв соединения и повысить эффективность передачи.
10. Пропускная способность режущей жидкости составляет до 200 л, что может быстро разряжать режущую жидкость. Резервуар для воды спроектирован с несколькими фильтрами и расположен на внутренней стороне машины, чтобы сэкономить место.
11. Шпиндель принимает высокую точность веретена со стандартной скоростью до 12000 об / мин, передний конец шпинделя принимает конструкцию лабиринта и оснащена функцией воздушного занавеса веретена в качестве стандарта, которая предотвращает вход в подшипники шпинделя и улучшает срок службы веретена; Стандартная машина принимает мощный ротор шпинделя, а двигатель с высоким содержанием кручения может быть выбран для сопоставления с более высокой выходной мощностью. Осознайте реальное чувство высокоскоростной обработки.
12. Использование высокопоставленного когтя, большая контактная поверхность, большая контактная поверхность, захват силы ножа является сильным, потерю шрифта для ножа маленькая, долгий срок службы.
